Práctica #6
FS200
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS

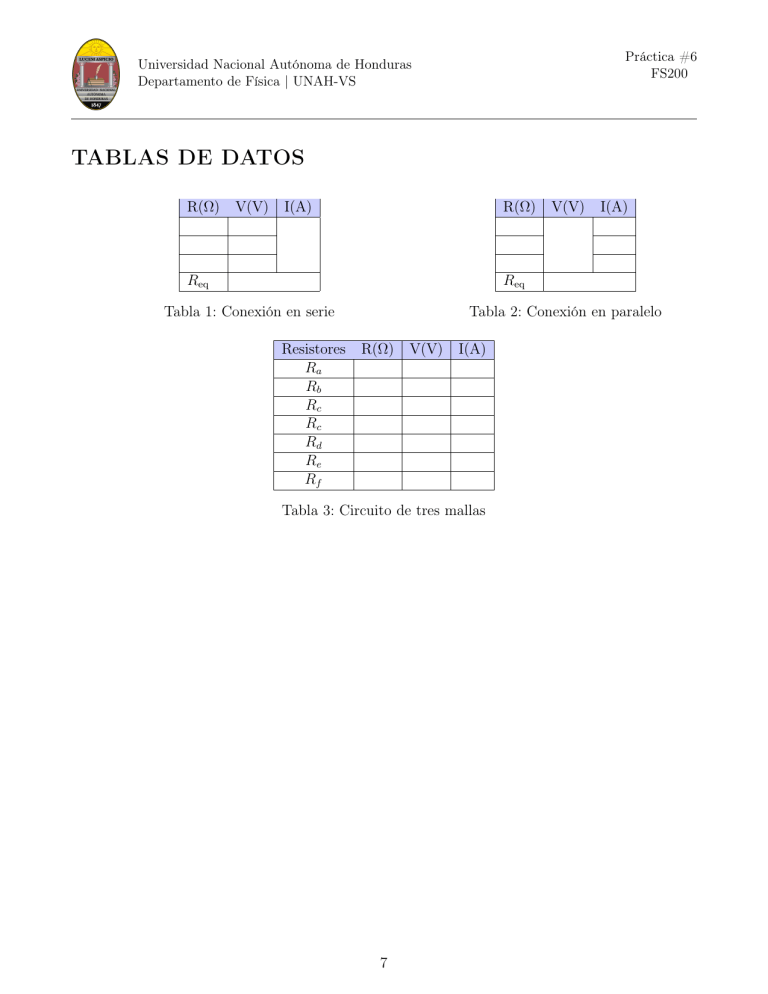

TABLAS DE DATOS
R(Ω)
V(V)
I(A)
R(Ω)
Req
V(V)
I(A)
Req
Tabla 1: Conexión en serie
Resistores
Ra
Rb
Rc
Rc
Rd
Re
Rf
Tabla 2: Conexión en paralelo
R(Ω)
V(V)
I(A)
Tabla 3: Circuito de tres mallas
7
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS
Práctica #6
FS200
CÁLCULOS
Resistores en Serie
1. Calcule la resistencia equivalente de forma teórica aplicando la ecuación 1 y utilizando los
valores de resistencia obtenidos por código de color, para la conexión en serie.
Req =
Ω
2. Calcule la corriente total en este circuito de forma teórica aplicando la Ley de Ohm.
A
itotal =
3. Calcule los voltajes en cada resistor.
V1 =
V
V2 =
V
V3 =
V
8
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS
Práctica #6
FS200
4. Calcule el error porcentual entre los valores experimentales y los obtenidos a partir de las
ecuaciones, para Req , V1 , V2 , V3 y itotal .
EReq =
%
Eitotal =
%
EV1 =
%
EV2 =
%
EV3 =
%
Resistores en Paralelo
5. Calcule la resistencia equivalente de forma teórica aplicando la ecuación 2 y utilizando los
valores de resistencia obtenidos por código de color, para la conexión en serie.
Req =
Ω
6. Calcule las corrientes en cada resistor.
i1 =
A
i2 =
A
i3 =
A
9
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS
Práctica #6
FS200
7. Calcule el error porcentual entre los valores experimentales y los obtenidos a partir de las
ecuaciones, para Req , i1 , i2 , i3 .
EReq =
%
Ei1 =
%
Ei2 =
%
Ei3 =
%
Leyes de Kirchhoff
8. Usar los datos de voltajes de la Tabla 3 y el voltaje de la fuente para comprobar la ley de
voltajes de Kirchhoff en las tres mallas del circuito.
9. Comprobar la Ley de corrientes de Kirchhoff para el nodo b haciendo uso de los datos de
corrientes medidas.
10
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS
Práctica #6
FS200
10. Calcule las corrientes teóricas en el circuito, aplicando las Leyes de Kirchhoff en nodos y
mallas y la convención de signos. Muestre todos sus procedimiento y cálculos.
I1 =
A
I2 =
A
I3 =
A
I4 =
A
I5 =
A
11
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS
Práctica #6
FS200
11. Calcular el error porcentual para las corrientes en el circuito, comparando las obtenidas de
forma experimental y las calculadas de forma teórica en el inciso anterior.
12. Reduzca el circuito a un solo resistor con la fuente y calcule la corriente final.
12
Universidad Nacional Autónoma de Honduras
Departamento de Física | UNAH-VS
Práctica #6
FS200
ANÁLISIS DE RESULTADOS
1. ¿Se cumple la Ley de Conservación de la Carga en cada nodo? ¿En qué nodo se encuentra la
mayor diferencia? ¿A qué cree que se deba?
2. ¿Qué diferencias se encontraron entre las corrientes calculadas mediante las Leyes de Kirchhoff y
las medidas con el multímetro? ¿Qué factores experimentales (resistencias internas, conexiones,
errores de medición) podrían explicar estas diferencias?
3. Al aumentar el valor de una de las resistencias, ¿cómo se afecta la distribución de las corrientes
en el circuito? Explique con base en la Ley de Mallas y la Ley de Nodos qué sucede y por qué.
13
