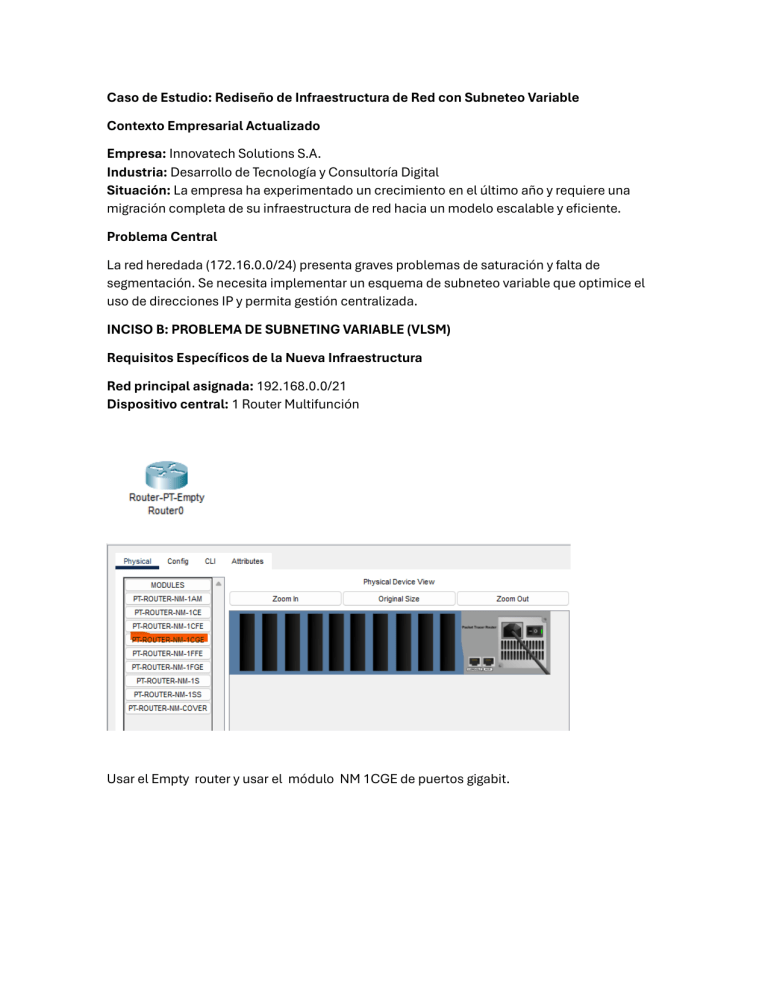

Caso de Estudio: Rediseño de Infraestructura de Red con Subneteo Variable
Contexto Empresarial Actualizado
Empresa: Innovatech Solutions S.A.
Industria: Desarrollo de Tecnología y Consultoría Digital
Situación: La empresa ha experimentado un crecimiento en el último año y requiere una
migración completa de su infraestructura de red hacia un modelo escalable y eficiente.
Problema Central
La red heredada (172.16.0.0/24) presenta graves problemas de saturación y falta de
segmentación. Se necesita implementar un esquema de subneteo variable que optimice el
uso de direcciones IP y permita gestión centralizada.
INCISO B: PROBLEMA DE SUBNETING VARIABLE (VLSM)
Requisitos Específicos de la Nueva Infraestructura
Red principal asignada: 192.168.0.0/21
Dispositivo central: 1 Router Multifunción
Usar el Empty router y usar el módulo NM 1CGE de puertos gigabit.
Servicio centralizado: 1 Servidor DHCP con múltiples pools
Departamentos y Requisitos de Conectividad
Red principal asignada: 192.168.0.0/21
Departamento
Dispositivos
Actuales
Crecimiento
Incluido
Uso de Red
Dirección
Ejecutiva
25 dispositivos
+10%
Alta prioridad, tráfico liviano
Desarrollo e
Innovación
150
desarrolladores
+45%
Alto ancho de banda,
múltiples dispositivos por
usuario
Soporte Técnico
N1
45 técnicos
+25%
Conexión estable, acceso a
sistemas críticos
Marketing Digital
35 especialistas
+30%
Uso intensivo de multimedia,
videoconferencias
Sala de Servidores
40 equipos
+20%
Conectividad permanente,
baja latencia
Red de Invitados
80 conexiones
máx.
+15%
Acceso restringido, ancho de
banda limitado
IoT y Dispositivos
Inteligentes
60 dispositivos
+50%
Conexión básica, prioridad
baja
Restricciones Técnicas Implementadas
1. Un único router central con capacidad para 8 interfaces LAN
2. Un servidor DHCP con 7 pools diferentes configurados
Para el servidor DHCP asignar un apartado de red especifico para servidor. (Una red
para el servidor de lo mínimo posible)
Conexión de Servidor a otras redes
1. Interfaz donde esta el dispositivo que recibirá dhcp
PC0 conectada por gigabit ethernet 7
Configuración global
#Configure terminal
#Interface GigabitEthernet7/0
Dentro de la interfaz ingresar el
Comando ip helper-address IPSERVER
#Ip helper-address 192.168.1.2
3. Subneteo variable (VLSM) para optimizar el espacio de direcciones
4. Reserva de direcciones para crecimiento proyectado en cada subred
5. Direccionamiento jerárquico que facilite la administración
Configuraciones Específicas Requeridas
•
Asignación de direcciones basada en necesidades reales de cada departamento
•
Máscaras de subred variables según el tamaño de cada segmento
•
Gateway único por subred apuntando al router central
•
Exclusiones DHCP para dispositivos estáticos (servidores, impresoras)
Entregables Esperados
1. Tabla de subneteo variable completa con 7 subredes
2. Configuración de los 7 pools DHCP en el servidor central
3. Esquema de direccionamiento jerárquico
4. Diagrama de conectividad del router multifunción
