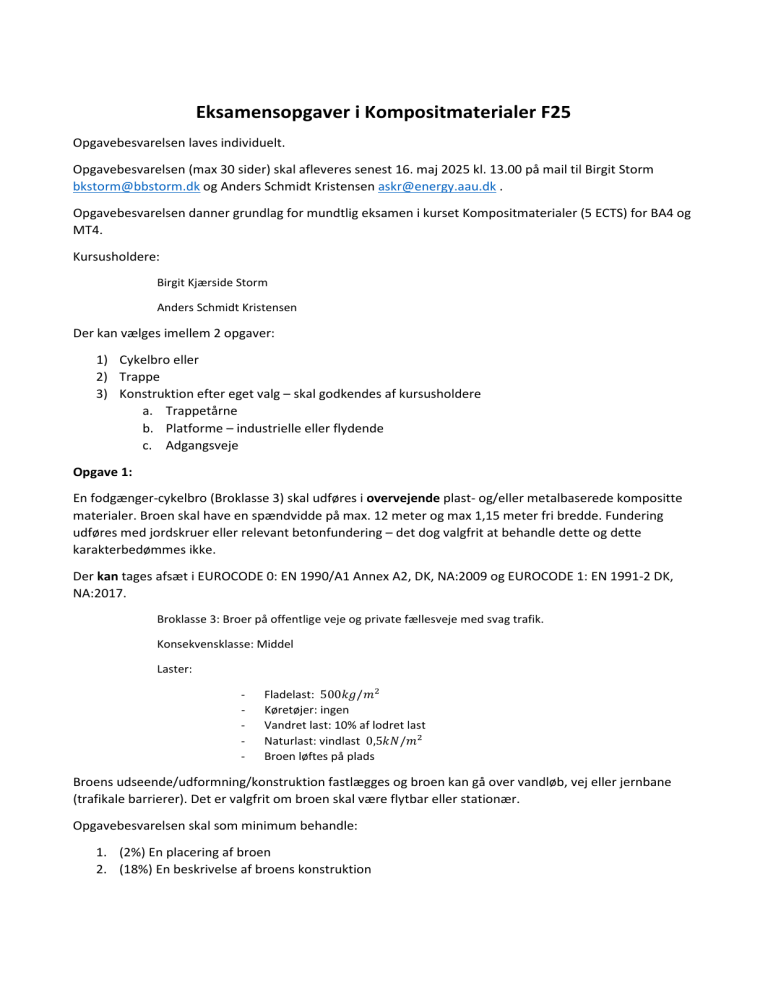

Eksamensopgaver i Kompositmaterialer F25
Opgavebesvarelsen laves individuelt.
Opgavebesvarelsen (max 30 sider) skal afleveres senest 16. maj 2025 kl. 13.00 på mail til Birgit Storm
bkstorm@bbstorm.dk og Anders Schmidt Kristensen askr@energy.aau.dk .
Opgavebesvarelsen danner grundlag for mundtlig eksamen i kurset Kompositmaterialer (5 ECTS) for BA4 og
MT4.
Kursusholdere:
Birgit Kjærside Storm
Anders Schmidt Kristensen
Der kan vælges imellem 2 opgaver:
1) Cykelbro eller
2) Trappe
3) Konstruktion efter eget valg – skal godkendes af kursusholdere
a. Trappetårne
b. Platforme – industrielle eller flydende
c. Adgangsveje
Opgave 1:
En fodgænger-cykelbro (Broklasse 3) skal udføres i overvejende plast- og/eller metalbaserede kompositte
materialer. Broen skal have en spændvidde på max. 12 meter og max 1,15 meter fri bredde. Fundering
udføres med jordskruer eller relevant betonfundering – det dog valgfrit at behandle dette og dette
karakterbedømmes ikke.
Der kan tages afsæt i EUROCODE 0: EN 1990/A1 Annex A2, DK, NA:2009 og EUROCODE 1: EN 1991-2 DK,
NA:2017.
Broklasse 3: Broer på offentlige veje og private fællesveje med svag trafik.
Konsekvensklasse: Middel
Laster:
-
Fladelast: 500𝑘𝑘𝑘𝑘/𝑚𝑚2
Køretøjer: ingen
Vandret last: 10% af lodret last
Naturlast: vindlast 0,5𝑘𝑘𝑘𝑘/𝑚𝑚2
Broen løftes på plads
Broens udseende/udformning/konstruktion fastlægges og broen kan gå over vandløb, vej eller jernbane
(trafikale barrierer). Det er valgfrit om broen skal være flytbar eller stationær.
Opgavebesvarelsen skal som minimum behandle:
1. (2%) En placering af broen
2. (18%) En beskrivelse af broens konstruktion
3. (25%) Et materialevalg til broen og konstruktionselementer efter aftale
4. (10%) Relevante beregninger på broen (analytiske og/eller FEM)
5. (25%) En redegørelse for materialevalget til broen, herunder både matricemateriale(r) og
forstærkningsmateriale(r)
6. (10%) En redegørelse for samling af broens enkeltdele
7. (10%) En redegørelse for fordele og ulemper ved en bro bygget af plast/metalbaserede kompositter
I de følgende figurer er der vist eksempler på broer af plastbaserede kompositter. På nettet findes flere
eksempler.
Bro placeret i Delft
Bro placeret i Madrid
Bro placeret i Kolding. Bygget 1997. Var verdens første kompositbro.
Opgave 2:
En udvendig trappekonstruktion (adgangs- eller evakueringstrappe) skal udføres i overvejende plastog/eller metalbaserede kompositte materialer. Trappen skal give en niveauforskel på max. 6 meter og max
1,15 meter fri bredde. Fundering udføres med jordskruer eller relevant betonfundering – det dog valgfrit at
behandle dette og dette karakterbedømmes ikke.
Der kan tages afsæt i EUROCODE 4 og EUROCODE 1: EN 1991-2 DK, NA:2017.
Laster:
-
Fladelast: 500𝑘𝑘𝑘𝑘/𝑚𝑚2
Køretøjer: ingen
Vandret last: 10% af lodret last
Naturlast: vindlast 0,5𝑘𝑘𝑘𝑘/𝑚𝑚2
Trappen løftes på plads
Trappens udseende/udformning/konstruktion fastlægges og trappen kan/skal skabe adgang mellem
terrænniveauer, fortov til bygning eller grundplan til perron eller tilsvarende. Det er valgfrit om trappen
skal være flytbar eller stationær.
Opgavebesvarelsen skal som minimum behandle:
8. (2%) En placering af trappen
9. (18%) En beskrivelse af trappens konstruktion
10. (25%) Et materialevalg til trappen og konstruktionselementer efter aftale
11. (10%) Relevante beregninger på trappen (analytiske og/eller FEM)
12. (25%) En redegørelse for materialevalget til trappen, herunder både matricemateriale(r) og
forstærkningsmateriale(r)
13. (10%) En redegørelse for samling af trappens enkeltdele
14. (10%) En redegørelse for fordele og ulemper ved en trappe bygget af plast/metalbaserede
kompositter
I de følgende figurer er der vist eksempler på trapper af plastbaserede kompositter. På nettet findes flere
eksempler.
Bowes Park i London
