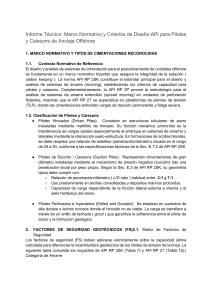

Informe Técnico: Marco Normativo y Criterios de Diseño API para Pilotes
y Caissons de Anclaje Offshore
1. MARCO NORMATIVO Y TIPOS DE CIMENTACIONES RECONOCIDAS
1.1.
Contexto Normativo de Referencia
El diseño y análisis de sistemas de cimentación para el posicionamiento de unidades offshore
se fundamenta en un marco normativo tripartito que asegura la integridad de la estación (
station keeping ). La norma API RP 2SK constituye el estándar principal para el diseño y
análisis de sistemas de amarre (mooring), estableciendo los criterios de capacidad para
pilotes y caissons. Complementariamente, la API RP 2P provee la metodología para el
análisis de sistemas de amarre extendido (spread mooring) en unidades de perforación
flotantes, mientras que la API RP 2T se especializa en plataformas de piernas de tensión
(TLP), donde las cimentaciones enfrentan cargas de tracción permanente y fatiga severa.
1.2. Clasificación de Pilotes y Caissons
● Pilotes Hincados (Driven Piles): Consisten en estructuras tubulares de acero
instaladas mediante martillos de hincado. Su función mecánica primordial es la
transferencia de cargas axiales (especialmente al arranque en sistemas de amarre) y
laterales mediante la interacción suelo-estructura. En formaciones de arcillas blandas,
se debe respetar una relación de esbeltez (penetración/diámetro) situada en el rango
de 25 a 30, conforme a las especificaciones técnicas de la Sec. E.7.2 de API RP 2SK.
●
Pilotes de Succión / Caissons (Suction Piles): Representan cimentaciones de gran
diámetro instaladas mediante el mecanismo de presión negativa (succión) tras una
penetración inicial por peso propio. Según la Sec. E.3 de API RP 2SK, su geometría
típica debe cumplir con:
○ Relación de penetración/diámetro ( L/D ratio ) habitual entre 2:1 y 7:1 .
○ Uso predominante en arcillas consolidadas y depósitos marinos profundos.
○ Capacidad de carga dependiente de la fricción lateral externa e interna y el
sello hidráulico del domo.
●
Pilotes Perforados e Inyectados (Drilled and Grouted): Se emplean en sustratos de
alta dureza o lechos rocosos donde el hincado no es viable. La carga se transfiere a
través de un anillo de lechada ( grout ) que garantiza la adherencia entre el pilote de
acero y la formación geológica.
FACTORES DE SEGURIDAD GEOTÉCNICOS (FS)2.1. Matriz de Factores de
Seguridad
Los factores de seguridad (FS) deben aplicarse estrictamente sobre la capacidad última
calculada para diferenciar la incertidumbre geotécnica de los límites de tensión de la línea. La
siguiente tabla consolida los requisitos de API RP 2SK (Tabla 7) y API RP 2T (Tabla 12):|
Categoría de Amarre
2.
Condición del Sistema / Caso de Factor de Seguridad Lateral
Carga
(Lateral FS)
Amarre Permanente — Condición
1.6
Intacta (Intact)
Amarre Permanente — Una Línea
1.2
Rota (Damaged)
Amarre Móvil — Condición Intacta
1.2
(Intact)
Amarre Móvil — Una Línea Rota
1.0
(Damaged)
Factor de Seguridad Axial /
Arranque (Axial FS)
2.0
1.5
1.5
1.2
NOTA: Cimentaciones de Tracción Permanente (TLP) Para las plataformas TLP, el diseño
axial es crítico debido a la carga de tensión hidrostática constante. API RP 2T prescribe la
aplicación de un Coeficiente de Sesgo (Bias Factor 𝐵 ≥ 1.5) para corregir las predicciones de
capacidad. Al multiplicar el FS nominal de 2.0 por este factor de sesgo, se establece un FS
axial efectivo de 3.0, mitigando el riesgo de falla por arranque bajo cargas sostenidas y
cíclicas.
3.
CAPACIDAD PORTANTE Y COMPORTAMIENTO GEOTÉCNICO3.1. Optimización
del Punto de Aplicación de Carga (Padeye)
Conforme a la Sec. E.3.4 de API RP 2SK, el punto de conexión o padeye debe ubicarse
técnicamente a 2/3 de la profundidad de penetración del pilote.
Esta ubicación es fundamental para balancear el momento de vuelco inducido por la
componente horizontal del tiro y optimizar la resistencia lateral, minimizando la rotación
(inclinación) del pilote bajo carga máxima combinada.
3.2. Interacción de Capacidades y Tiro Inclinado
El comportamiento del anclaje se analiza mediante diagramas de interacción que vinculan la
capacidad vertical ( $V$ ) y horizontal ( $H$ ). El tiro inclinado genera una respuesta compleja
donde la movilización de la resistencia lateral influye en la fricción disponible para la
resistencia axial, requiriendo análisis de elementos finitos o métodos de equilibrio límite para
validar la estabilidad global.
3.3. Resistencia Axial y Curvas de Comportamiento
La capacidad axial última al arranque (Q) se rige por la ecuación fundamental: skin friction
Q = f. As.
Donde f es la fricción unitaria de la piel y As es el área superficial del pilote.
Según la Sec. E.3.3 de API RP 2SK, el diseño debe considerar:
o Degradación cíclica: Reducción de la resistencia por cargas ambientales
repetitivas.
o Flexibilidad del pilote: Transmisión no uniforme de esfuerzos a lo largo del fuste.
o Consolidación (Soil set-up): Incremento de la fricción lateral con el tiempo tras
la perturbación de la instalación.
3.4. Resistencia Lateral (Curvas p-y)
Para el análisis lateral, se utilizan curvas p-y que definen la reacción del suelo por unidad de
longitud. Según API RP 2T (Sec. D.5), cuando la deflexión lateral del pilote excede el 25%
del diámetro nominal, la resistencia lateral última (pu) debe reducirse a la resistencia
remoldada del suelo, penalizando la capacidad del sistema ante eventos extremos.
4.
PROTOCOLOS DE PRUEBAS DE CARGA EN EL SITIO (MOORING TEST LOAD)4.1.
Criterios de Exención de Pruebas Extremas
4.1. Bajo la normativa API RP 2SK Sec. 7.4.3, es técnicamente posible eximir la prueba de
carga extrema si se cumple una correlación rigurosa entre los registros de instalación (ej.
presiones de succión, conteo de golpes en hincado) y un modelo geotécnico específico del
sitio previamente validado. Esta exención requiere que la confianza en la capacidad predictiva
del modelo sea superior a la incertidumbre operativa de la instalación.
4.2. Objetivos Operativos de la Carga de Prueba
1.
Formación de catenaria inversa: Asegurar que la línea de amarre se asiente
correctamente en el suelo marino, eliminando holguras.
2.
Prevención de destensado (line slacking): Verificar que la pretensión evite la
pérdida de tensión en condiciones de calma.
3.
Detección de daños estructurales: Identificar fallas en componentes (grilletes,
soldaduras, conectores) antes de la entrada en servicio.
5.
ANÁLISIS DE FATIGA Y DAÑO ACUMULADO
5.1.
Criterios de Seguridad a la Fatiga
Para componentes de la cimentación que resulten imposibles de inspeccionar tras su
instalación, API RP 2T Sec. D.3.3 exige un Factor de Seguridad a la fatiga de FS = 10.0,
garantizando una vida útil de diseño diez veces superior a la vida operativa prevista.
5.2.
Metodología de Daño Acumulado
Se aplica la Regla de Palmgren-Miner para determinar la integridad estructural a largo plazo:
Acumulación de Daño Total: El daño acumulado por fatiga debe satisfacer la regla de
combinación ponderada de Palmgren-Miner
𝐹1 ⋅ 𝐷1 + 𝐹2 ⋅ 𝐷2 < 1.0
Donde:

𝐷1 es el daño calculado durante la fase de instalación (hincado)

F1 es el factor de seguridad del hincado (puede ser menor a 10 si se tiene alta precisión
en los datos de suelo y control de hincado).
D2 es el daño acumulado durante los años de servicio operativo.
F2 es el factor de seguridad en servicio (mínimo 10.0).


5.3. Simulación y Conteo de Ciclos
● Fatiga de Instalación: Evaluada mediante el Wave Equation Analysis (WEAP) para
predecir los esfuerzos cíclicos del martillo.
● Factores de Concentración de Esfuerzos (SCF): Aplicados a soldaduras críticas
utilizando curvas S-N (típicamente Curva D de BS 7608).
● Método Rainflow: Algoritmo obligatorio para el conteo de ciclos de carga a partir de
historias de esfuerzos aleatorios en el tiempo.5.4. Efectos Geotécnicos de Larga
Duración La estabilidad a largo plazo debe considerar la fluencia lenta axial ( tensile
creep ). Para cargas sostenidas que superen el 30% de la capacidad última axial , el
diseño debe prever el riesgo de desplazamientos progresivos que puedan resultar en
el desanclaje o la pérdida crítica de tensión en el sistema de amarre.
6. Evaluación de la Fatiga por Instalación (Pile Driving Fatigue)
Durante la fase de hincado, cada golpe del martillo genera ondas de esfuerzo dinámico que
se propagan cíclicamente a lo largo del pilote.
 Análisis por Ecuación de Onda (Wave Equation Analysis): Se debe ejecutar una
simulación dinámica de la interacción pilote-suelo por cada golpe de martillo para
distintas profundidades de penetración representativas.
 Historia de Esfuerzos: Se obtienen los registros de esfuerzo en función del tiempo
para las secciones críticas (soldaduras circunferenciales o girth welds) y se determina
el recuento de ciclos por golpe mediante algoritmos como rainflow o reservoir.
7. Evaluación de la Fatiga en Servicio (In-Place Loading Fatigue)
 Transmisión de Cargas Cíclicas: El pilote recibe las reacciones dinámicas
transmitidas por la línea de amarre o el tendón a través del cáncamo (padeye) o del
receptáculo de acople.
 Análisis de Esfuerzos Locales y SCF: Se realiza un análisis de respuesta global
para los distintos estados de mar (seastates)3more_horiz. Para convertir los esfuerzos
nominales en esfuerzos locales en la soldadura, se exige aplicar Factores de
Concentración de Esfuerzos (SCF) que contabilicen la geometría del punto de
enganche y las desalineaciones locales de espesor o excentricidad en las juntas
soldadas.
 Curvas S-N Utilizadas: Para secciones de pilote tubulares soldadas por arco
sumergido (SAW) en condición natural de soldadura (as-welded), se utiliza
habitualmente la curva D de la norma BS 76083more_horiz. Solo se permite utilizar
curvas de mayor desempeño si se aplican tratamientos de mejora superficial (como el
amolado de soldadura o weld grinding) validados con pruebas de laboratorio.
8. Efectos Geotécnicos de las Cargas Cíclicas sobre el Suelo
Además de la fatiga estructural del acero, la norma advierte que las cargas dinámicas cíclicas
afectan el comportamiento del terreno circundante:
 Fluencia Lenta Axial (Axial Creep): La presencia de tensiones cíclicas superpuestas
a una tracción sostenida puede inducir un fenómeno de defluencia o desplazamiento
progresivo del pilote a lo largo del tiempo.
 Degradación Cíclica del Suelo: La flexibilidad del pilote bajo ciclos bidireccionales
causa una reducción o degradación temporal de la fricción lateral del suelo (skin
friction).

Ajuste de Curvas $p-y$ por Deflexión Lateral: Si las deflexiones laterales cíclicas
del pilote superan el 25% de su diámetro nominal, API indica que se debe reducir la
resistencia lateral última del suelo (Pu) al valor de la resistencia remoldada para
reflejar la degradación de la arcilla blanda.
9. Las normas de la API exigen auditar y documentar en campo
9.1 Documentación de los siguientes parámetros de instalación, especificando las cláusulas
normativas exactas de donde provienen:
 Parámetros para Pilotes / Caissons de Succión (Suction Piles / Caissons)
 Sección de Respaldo: API RP 2SK, Sección E.6.1 (Installation of Suction Piles and
Suction Caissons) y Sección E.6.3 (Test Loading of Anchors).
 Requerimientos de Registro Exigidos por API:
1. Ubicación en el fondo: Distancia y desviación respecto a la posición teórica de
proyecto (distance from intended seabed location).
2. Presión de succión (underpressure): Registro continuo de la presión negativa
aplicada por las bombas vs. la profundidad de penetración.
3. Profundidad de penetración (penetration depth): Avance métrico acumulado.
4. Tasa de penetración (penetration rate): Velocidad de hincado por succión.
5. Verticalidad / Inclinación (verticality / tilt): Inclinación angular respecto a la
vertical.
6. Orientación azimutal (orientation): Alineación del cáncamo (padeye) con la
dirección de la línea de amarre.
7. Comportamiento del tapón de suelo (soil plug stability & plug heave): Monitoreo
de la estabilidad y elevación del suelo interno dentro del caisson a todas las
profundidades para prevenir la falla por tapón de suelo (soil plug failure).
8. Penetración por peso propio (self-weight penetration): Mapeo de la hinca inicial
antes de encender las bombas de succión.
9.2 . Parámetros para Pilotes Hincados (Driven Piles)


Sección de Respaldo: API RP 2SK, Sección E.7.4 (Test Loading of Driven Piles) y API
RP 2T, Sección 14.6.8.4 (Pile Installation).
Requerimientos de Registro Exigidos por API:
1. Penetración por peso propio: Hincado inicial bajo la masa del pilote y del
martillo.
2. Alineación y verticalidad: Tolerancias de inclinación angular (out-of-plumb).
3. Conteo de golpes (blow counts) y registros de hincado: Gráficas de golpes por
metro/pie. La norma API RP 2T (Sección 14.6.8.4) exige comparar los blow
counts medidos en tiempo real contra la simulación teórica de la ecuación de
onda (Wave Equation Analysis - WEAP); si ocurren desviaciones severas, se
debe auditar la transferencia de energía del martillo o la estratigrafía del suelo.
4. Profundidad final alcanzada (final penetration): Criterio de rechazo o cese de
hincado.
10. Parámetros para Pilotes Perforados e Inyectados (Drilled & Grouted Piles)
 Sección de Respaldo: API RP 2T, Sección 14.6.8.4 y Sección 14.7.5 (Installation
Inspection).
 Requerimientos de Registro Exigidos por API:
1. Muestreo y ensayos de resistencia a la compresión de la lechada de cemento
(grout samples).
2. Registro del volumen de lechada inyectado frente al volumen teórico del
espacio anular.
3. Control de densidad de la lechada en tiempo real mediante densímetros
nucleares o inspección remota por ROV.
Según API RP 2SK (Secciones 7.4.3, E.6.3 y E.7.4), si la auditoría de instalación demuestra
que todos estos parámetros de campo (presiones de succión, blow counts, penetración real,
verticalidad y orientación) coinciden dentro de las envolventes del modelo geotécnico de
diseño, API exime formalmente al pilote de ser sometido a una prueba de tracción a la carga
de prueba de tormenta completa (full intact storm load). Únicamente se requiere aplicar la
carga de prueba mínima para cortar el suelo y formar la catenaria inversa
