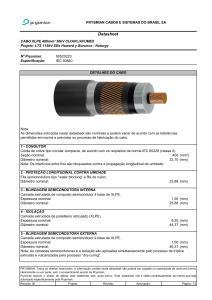

PRYSMIAN CABOS E SISTEMAS DO BRASIL SA
Datasheet
CABO XLPE 630mm² 36kV CU/APL/AFUMEX
Projeto: LTS 115kV SEs Howard y Burunca - Naturgy
Nº Prysmian:
Especificação:
90520224
IEC 60840
DETALHES DO CABO
Nota:
As dimensões indicadas neste datasheet são nominais e podem variar de acordo com as tolerâncias
permitidas em norma e previstas no processo de fabricação do cabo.
1 - CONDUTOR
Corda de cobre tipo circular compacta, de acordo com os requisitos da norma IEC 60228 (classe 2).
Seção nominal:
630 (mm²)
Diâmetro nominal:
30,10 (mm)
Nota: Os intertícios entre fios são bloqueados contra a propagação longitudinal de umidade.
2 - PROTEÇÃO LONGITUDINAL CONTRA UMIDADE
Fita semicondutora tipo "water blocking" e fita de nylon.
Diâmetro nominal:
30,88 (mm)
3 - BLINDAGEM SEMICONDUTORA INTERNA
Camada extrudada de composto semicondutor à base de XLPE.
Espessura nominal:
Diâmetro nominal:
1,00 (mm)
32,88 (mm)
4 - ISOLAÇÃO
Camada extrudada de polietileno reticulado (XLPE).
Espessura nominal:
Diâmetro nominal:
8,69 (mm)
50,26 (mm)
5 - BLINDAGEM SEMICONDUTORA EXTERNA
Camada extrudada de composto semicondutor à base de XLPE.
Espessura nominal:
1,00 (mm)
Diâmetro nominal:
52,26 (mm)
Nota: As camadas semicondutoras e a isolação são aplicadas simultaneamente pelo processo de tríplice
extrusão e vulcanizadas pelo processo "dry-curing".
PRYSMIAN: Todos os direitos reservados. A informação contida neste datasheet não poderá ser copiada ou reproduzida de nenhuma forma,
inteiramente ou em parte, sem o consentimento escrito da Prysmian.
Prysmian reserva o direito de alterar este datasheet sem aviso prévio. Este datasheet não é válido contratualmente, ao menos que seja
autorizado especificamente pela Prysmian.
Revisão: 00
Projeto:
Revisão:
Aprovação:
Página: 1/3
PRYSMIAN CABOS E SISTEMAS DO BRASIL SA
Datasheet
CABO XLPE 630mm² 36kV CU/APL/AFUMEX
Projeto: LTS 115kV SEs Howard y Burunca - Naturgy
6 - PROTEÇÃO LONGITUDINAL CONTRA UMIDADE
Fita semicondutora tipo "water blocking".
Diâmetro nominal:
52,90 (mm)
7 - BLINDAGEM METÁLICA
Fios de cobre nu aplicados helicoidalmente.
Número de fios:
Diâmetro do fio:
Diâmetro nominal:
Seção nominal:
53
2,00 (mm)
56,90 (mm)
166,50 (mm²)
8 - PROTEÇÃO LONGITUDINAL CONTRA UMIDADE
Fita semicondutora tipo "water blocking".
Diâmetro nominal:
57,25 (mm)
9 - PROTEÇÃO RADIAL CONTRA UMIDADE
Fita de aluminio laminada aplicada longitudinalmente junto com a capa externa.
Espessura nominal:
Diâmetro nominal:
0,19 (mm)
57,87 (mm)
10 - CAPA EXTERNA
Camada extrudada de composto poliolefínico termoplastico isento de halogênio (LSZH), cor preta, contendo
grafite em pó e aditivo antitérmita.
Espessura nominal:
3,90 (mm)
Diâmetro nominal:
65,67 (mm)
Nota: A capa externa apresenta gravação sequencial metro a metro com o nome da Prysmian, tensão máxima
eficaz, seção do condutor, materiais do condutor, isolação, capa externa e o ano de fabricação.
PRYSMIAN: Todos os direitos reservados. A informação contida neste datasheet não poderá ser copiada ou reproduzida de nenhuma forma,
inteiramente ou em parte, sem o consentimento escrito da Prysmian.
Prysmian reserva o direito de alterar este datasheet sem aviso prévio. Este datasheet não é válido contratualmente, ao menos que seja
autorizado especificamente pela Prysmian.
Revisão: 00
Projeto:
Revisão:
Aprovação:
Página: 2/3
PRYSMIAN CABOS E SISTEMAS DO BRASIL SA
Datasheet
CABO XLPE 630mm² 36kV CU/APL/AFUMEX
Projeto: LTS 115kV SEs Howard y Burunca - Naturgy
PROPRIEDADES ELÉTRICAS
Ítem
1
2
3
4
5
6
7
8
9
Descrição
Tensão eficaz entre fases (kV)
Máxima tensão eficaz entre fases em condições normais de operação (kV)
Nível básico de impulso - BIL (kV)
Gradiente de potencial no condutor (kV/mm)
Gradiente de potencial na isolação (kV/mm)
Resistência em corrente contínua máxima do condutor à 20ºC (W/km)
Capacitância (mF/km)
Corrente de curto-circuito trifásico durante 1s (kA)
Corrente de curto-circuito monofásico durante 1s (kA)
34,5
36
170
2,98
1,95
0,0283
0,3011
91,0
31,6
PROPRIEDADES TÉRMICAS
Ítem
1
2
3
4
Descrição
Máxima temperatura do condutor em regime normal de operação (°C)
Máxima temperatura do condutor em condições de curto-circuito (°C)
Máxima temperatura na blindagem metálica em condições de curto-circuito (°C)
Máxima temperatura na fita de alumínio em condições de curto-circuito (°C)
90
250
250
150
OUTRAS PROPRIEDADES
Ítem
1
2
3
4
5
Descrição
Máximo diâmetro externo do cabo (mm)
Peso líquido por unidade de comprimento (kg/m)
Raio mínimo de curvatura - estático (m)
Raio mínimo de curvatura - dinâmico (m)
Máxima tensão de puxamento pelo condutor (kg)
66,53
9,76
1,3
2,0
1890
ESPECIFICAÇÃO APLICÁVEL PARA TESTES
IEC 60840 - Power cables with extruded insulation and their accessories for rated voltages above 30kV
(Um=36kV) up to 150kV (Um=170kV) - Test methods and requirements
