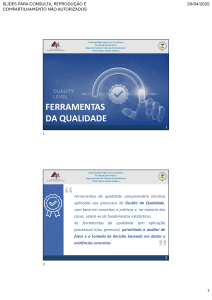

SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
FERRAMENTAS
DA QUALIDADE
1
1
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Ferramentas da qualidade compreendem técnicas
aplicadas aos processos de Gestão da Qualidade,
com base em conceitos e práticas e, na maioria dos
casos, valem-se de fundamentos estatísticos.
As ferramentas da qualidade tem aplicação
processual e/ou gerencial, permitindo a análise de
fatos e a tomada de decisão baseada em dados e
evidências concretas.
2
2
1
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
7 Ferramentas clássicas da qualidade:
3
3
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
VANTAGENS:
 Simplicidade na concepção e
implantação;
 Possibilidade de visualização,
análise e compreensão de
problemas e/ou processos;
 Auxílio na tomada de decisões.
4
4
2
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Carta de controle (Controle Estatístico de Processos):
 Visualização de dados/variáveis relativos a um processo ao
longo do tempo, de forma gráfica, permitindo verificar se eles
se encontram perto da média de valores esperada ou se
ultrapassaram o limite superior e/ou inferior estabelecido.
Vol. do
frasco
(mL)
33,7
33,6
33,5
33,4
Amostras
33,3
LICI
33,2
LM  valor médio esperado
33,1
LSCI
33
32,9
32,8
1
2
3
4
5
6
7
8
9
10
x = variável de tempo
Qual a variabilidade do processo?
O processo está controlado?
5
5
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Carta de controle (Controle Estatístico de Processos):
 O gráfico ou carta de controle é uma representação visual de uma
amostragem do processo e sua variabilidade;
 Variações controladas: aceitáveis e inerentes ao processo;
 Variações descontroladas: quando um dos limites é atingido, o
processo está fora do controle estatístico e há a necessidade de
uma ação corretiva.
FINALIDADE:
 Controlar os processos em curso, localizando e corrigindo os
problemas à medida que ocorrem;
 Prever o intervalo (delimitar limites de controle) esperado de
resultados de um processo;
 Determinar se um processo é estável (no controle estatístico);
 Analisar os padrões de variação do processo de causas especiais
(não rotineiras) ou causas comuns (incorporadas ao processo).
6
6
3
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Carta de controle (Controle Estatístico de Processos):
ETAPAS:
1. Determinar a ferramenta para coleta de dados e quais dados
coletar. Uma das ferramentas possíveis é a Folha de verificação.
2. Definir os limites: Analisar a base histórica ou a projeção feita do
processo para determinar a média e desvio padrão esperados, e
definir o LSC e o LIC.
3. Coletar a amostragem: definir a amostra que será analisada e
coletar os dados.
4. Construir o gráfico ou carta de controle.
5. Identificar as variações e se estão dentro dos limites pré-definidos.
6. Identificar as causas de variação: Ex. Diagrama de Ishikawa
7. Elaborar um plano de ação: Ex: 5H2W
8. Melhorar o processo.
7
7
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Histograma:
 Ferramenta simples de representação de um processo;
 Histograma ou Gráfico de distribuição de frequências:
representação gráfica para distribuição de dados numéricos de
frequência, ou seja, um modelo estatístico para a organização dos
dados.
VANTAGENS:
 Descrição de uma situação de forma simples e eficiente;
 Ferramenta VISUAL de representação de determinada realidade;
 Permite melhor entendimento do processo e da frequência de
variações no mesmo.
8
8
4
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Histograma:
Num hospital, havia uma preocupação por parte do corpo de
enfermagem em avaliar se o serviço prestado por eles estava sendo
adequado. Levantou-se o tempo entre o paciente apertar a
campainha solicitando a ida da enfermagem, a chegada e o início do
atendimento ao paciente.
9
9
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Diagrama de Pareto:
 Desenvolvido no século XIX para ilustrar o Princípio do
economista italiano Pareto “A maior parte da renda (80%) está
concentrada em poucas pessoas (20%)” – Relação 80/20;
 Grande pensador da qualidade, Joseph Juran, aplicou a relação
80/20 para a Gestão da qualidade;
 Permite identificar quais ocorrências são mais relevantes para
determinado processo, devendo ser priorizadas.
20%
das
responsáveis
resultados !
variáveis
por 80%
são
dos
10
10
5
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Diagrama de Pareto:
 Desenvolvido no século XIX para ilustrar o Princípio do
economista italiano Pareto “A maior parte da renda (80%) está
concentrada em poucas pessoas (20%)” – Relação 80/20;
 Grande pensador da qualidade, Joseph Juran, aplicou a relação
80/20 para a Gestão da qualidade;
 Permite identificar quais ocorrências são mais relevantes para
determinado processo, devendo ser priorizadas.
Análise de não-conformidades:
20% das causas potenciais são
responsáveis por 80% dos defeitos !
11
11
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Diagrama de Pareto:
VANTAGENS:
 Identificação de elementos críticos do processo e necessidade de priorização
dentre diversas variáveis que o impactam;
 Análise de defeitos/não-conformidades: priorização de determinadas falhas
críticas permite minimizá-las, reduzindo sua importância e permitindo-se
priorizar nova fonte de falha: melhoria contínua e gradativa do processo.
12
12
6
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Diagrama de Pareto:
13
13
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Diagrama de dispersão:
 Gráfico de Dispersão, Gráfico de correlação ou Gráfico XY
 Representação gráfica da possível relação entre duas variáveis;
 Objetiva verificar se uma variável do processo influencia ou é
influenciada por uma outra variável;
 Utiliza dois eixos de um gráfico (x, y) para monitorar duas
variáveis e observar se entre elas existe alguma correlação.
Correlação
não linear
14
14
7
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Fluxograma:
 Representação gráfica das fases/etapas que compõe um
processo, permitindo melhor compreendê-lo e otimizá-lo;
VANTAGENS:
 Visão global do processo;
 Descrição de suas etapas e da correlação entre as mesmas;
 Identificação de operações críticas: cruzamentos de fluxos;
 Organização de tomadas de decisão nos pontos críticos;
 Planejamento e organização de atividades.
15
15
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Fluxograma: Classificação de risco em suspeita de dengue
16
16
8
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Diagrama de Ishikawa:
 Diagrama causa-efeito ou gráfico de espinha de peixe;
 Análise de operações e seu impacto no resultado final de um
processo;
 Pode indicar variáveis que impactam o resultado negativamente,
no caso da identificação e eliminação de falhas – mais comum; ou
positivamente, visando o reforço deste impacto;
 Para cada resultado, há um número limitado de causas principais
(primárias), das quais derivam causas secundárias, terciárias, etc;
Sistema industriais: causas da
falha/defeito são geralmente
agrupadas em 6 categorias
principais (6M).
17
17
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Folha de Verificação:
 Lista de verificação, lista de checagem, checklist
 Permite a visualização e o controle de determinado processo;
 É amplamente utilizada;
 Permite a realização das atividades com controle contínuo;
 É muito empregada como ferramenta de coleta de dados para
análise posterior por outras ferramentas (Histograma, Carta de
Controle, Diagrama de Pareto).
18
18
9
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Folha de Verificação:
19
19
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Folha de Verificação:
 Diagrama de Pareto
20
20
10
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Folha de Verificação:
 Carta de controle
21
21
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Folha de Verificação:
 Diagrama de Ishikawa   Carta de controle
22
22
11
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Folha de Verificação:
 Histograma
23
23
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
7 Ferramentas clássicas da qualidade + 1:
24
24
12
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
Brainstorming:
 “Tempestade de ideias”
 Ferramenta que explora o pensamento criativo para gerar
novas ideias e/ou buscar soluções para problemas;
 Geralmente é aplicada em grupo: Pessoas se reúnem para
apresentar livremente ideias e resolver problemas de forma
criativa, em uma atmosfera livre de inibição.
Etapas básicas:
1.
2.
3.
4.
5.
Introdução do tema/problema;
Geração de ideias;
Revisão da lista;
Análise e seleção;
Ordenação/priorização das ideias.
25
25
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
BIBLIOGRAFIA
PALADINI, E.P. Gestão da qualidade: teoria e prática. 4ªed. São Paulo: Atlas, 2023.
SITES PARA CONSULTA
Blog da Qualidade - Qualiex ForLogic.
Disponível em: https://blogdaqualidade.com.br/
Ferramentas da Qualidade - Qualiex ForLogic.
Disponível em: https://ferramentasdaqualidade.org/
26
26
13
SLIDES PARA CONSULTA, REPRODUÇÃO E
COMPARTILHAMENTO NÃO AUTORIZADOS
29/04/2025
Universidade Federal de Juiz de Fora
Faculdade de Farmácia
Departamento de Ciências Farmacêuticas
Profa. Maria Letícia Barbosa
OBRIGADA!
E-mail: marialeticia.barbosa@ufjf.br
27
27
14
