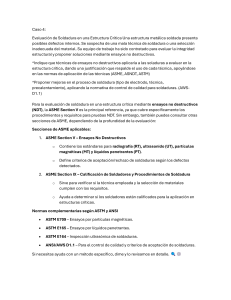

Caso 4:
Evaluación de Soldadura en una Estructura Crítica Una estructura metálica soldada presenta
posibles defectos internos. Se sospecha de una mala técnica de soldadura o una selección
inadecuada del material. Su equipo de trabajo ha sido contratado para evaluar la integridad
estructural y proponer soluciones mediante ensayos no destructivos.
*Indique que técnicas de ensayos no destructivos aplicaría a las soladuras a evaluar en la
estructura crítica, dando una justificación que respalde el uso de cada técnica, apoyándose
en las normas de aplicación de las técnicas (ASME, ASNDT, ASTM)
*Proponer mejoras en el proceso de soldadura (tipo de electrodo, técnica,
precalentamiento), aplicando la normativa de control de calidad para soldaduras. (AWSD1.1)
Para la evaluación de soldadura en una estructura crítica mediante ensayos no destructivos
(NDT), la ASME Section V es la principal referencia, ya que cubre específicamente los
procedimientos y requisitos para pruebas NDT. Sin embargo, también puedes consultar otras
secciones de ASME, dependiendo de la profundidad de la evaluación:
Secciones de ASME aplicables:
1. ASME Section V – Ensayos No Destructivos
o
Contiene los estándares para radiografía (RT), ultrasonido (UT), partículas
magnéticas (MT) y líquidos penetrantes (PT).
o
Define criterios de aceptación/rechazo de soldaduras según los defectos
detectados.
2. ASME Section IX – Calificación de Soldadores y Procedimientos de Soldadura
o
Sirve para verificar si la técnica empleada y la selección de materiales
cumplen con los requisitos.
o
Ayuda a determinar si los soldadores están calificados para la aplicación en
estructuras críticas.
Normas complementarias según ASTM y ANSI
•
ASTM E709 – Ensayos por partículas magnéticas.
•
ASTM E165 – Ensayos por líquidos penetrantes.
•
ASTM E164 – Inspección ultrasónica de soldaduras.
•
ANSI/AWS D1.1 – Para el control de calidad y criterios de aceptación de soldaduras.
Si necesitas ayuda con un método específico, dime y lo revisamos en detalle.
