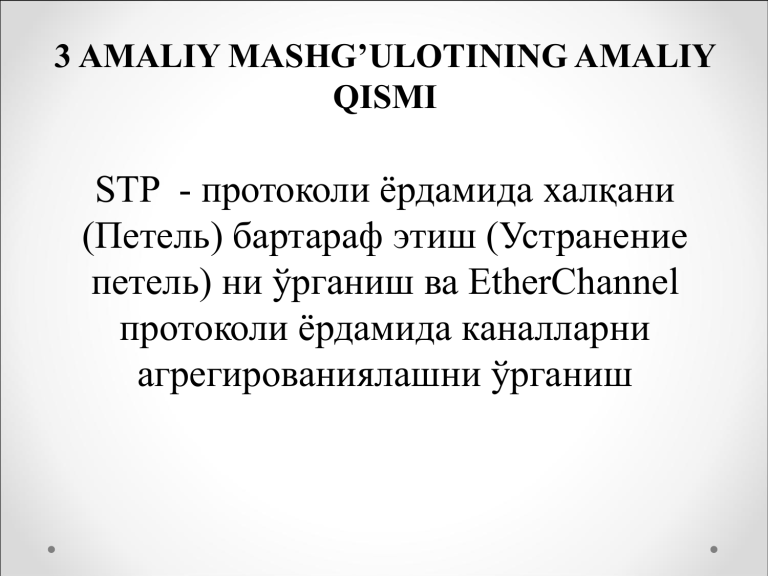

3 AMALIY MASHG’ULOTINING AMALIY
QISMI
STP - протоколи ёрдамида халқани
(Петель) бартараф этиш (Устранение
петель) ни ўрганиш ва EtherChannel
протоколи ёрдамида каналларни
агрегированиялашни ўрганиш
НАЗАРИЙ МАЪЛУМОТ
•
Фараз қилайлик иккита switch битта
бинодаги бошқа бошқа қаватларда жойлашган.
Агар иккита switchни ўзаро битта алоқа линия
(канали)си орқали боғласак, вақти келиб ўша
алоқа линиясида узилиш содир бўлса, иккита
switch ўртасида ўзаро маълумот узатиш
тўхтайди. Уни тез бартараф этишни иложи
бўлмайди, узилган жойни топиш керак ёки
бошқа алоқа линиясини ётқизиш талаб этилади.
Бунинг олдини олиш учун иккита усулдан
фойдаланиш мумкин.
• Биринчиси заҳиралаштирилган уланишни қўллаш,
бунда иккита switch ўзаро иккита алоқа линияси
орқали уланади. Бунда биттаси тўлиқ ишлайди
иккинчиси заҳирада туради.
• Иккинчиси каналларни агрегированиялаш- бунда
бир нечта физик каналларни битта мантиқий каналга
бирлаштириш. Бунда агар иккита switchни ўзаро
иккита канал орқали боғласак, иккала физик канал
битта мантиқий каналга айлантирилиб иккаласидан
маълумотлар узатилади. Агар биттасида узилиш
содир бўлса маълумотларни узатиш тўхтаб қолмайди,
иккинчисидан узатиш давом этади.
НАЗАРИЙ МАЪЛУМОТ
•
• Link Aggregation Control Protocol (LACP) — протокол, предназначенный
для объединения нескольких физических каналов в один логический в
сетях Ethernet. Агрегированные каналы LACP используются как для
повышения
пропускной
способности,
так
и
повышения
отказоустойчивости.
• Port Aggregation Protocol (PAgP) (Агрегирование каналов) проприетарный протокол компании Cisco Systems, служит для
автоматизации агрегирования физических Ethernet портов
коммутатора в один логический. Такое объединение позволяет
увеличивать пропускную способность и надежность канала.
Агрегирование каналов может быть настроено между двумя
коммутаторами, коммутатором и маршрутизатором
АГРЕГИРОВАНИЕ С ПОМОЩЬЮ
LACP:
• Преимущества:
o Согласование настроек с удаленной стороной позволяет
избежать ошибок и петель в сети.
o Поддержка standby-интерфейсов позволяет
агрегировать до 16ти портов, 8 из которых будут
активными, а остальные в режиме standby
• Недостатки:
o Вносит дополнительную задержку при поднятии
агрегированного канала или изменении его настроек.
•
(В режиме "Standby" любой аппарат находится в режиме ожидания для последующего
включения. При этом он остается подключенным к источнику электроэнергии и
незначительно потребляет её. В аппарате работает внутренний блок питания в
облегченном режиме, а также блок управления аппаратом. Это режим ожидания.)
СТАТИЧЕСКОЕ АГРЕГИРОВАНИЕ:
• Преимущества:
o Не вносит дополнительную задержку при
поднятии агрегированного канала или
изменении его настроек
o Вариант, который рекомендует использовать
Cisco
• Недостатки:
o Нет согласования настроек с удаленной
стороной. Ошибки в настройке могут привести
к образованию петель
Статик агрегированиялашни қуйидаги тармоқда
кўриб чиқамиз
• Ишни бажариш тартиби
• 1 Cisco Paсket Tracer дастурини ишга туширинг.
• 2 End Devices қисмига ўтиб, иш столига 2 та компьютерни ва 2та
2960-24ТТ типидаги switchни ўрнатинг ва компьтерларни switch
нинг порртига уланг. Масалан бизни мисолда 0/3 портга улаймиз.
• Энди иккита switch ларни улашдан олдин FastEthernet 0/1
ва FastEthernet 0/2 портларни созлаймиз. Айнан шу
портларни
биз
агрегированиялашган
каналга
умумлаштирамиз. Бунинг учун switch 0 устига босиб
команда қатор интерфейси (CLI)га кирамиз. enable
командаси орқали Привилегия режимига ўтиб оламиз,
Configure terminal командаси билан глобаль конфигурация
режимига ўтамиз ҳамда қуйидаги командаларни терамиз.
• Switch>
• Switch>enable
• Switch#conf terminal
• Switch(config)#interface range fa0/1-2
• Switch(config-if-range)#channel-group 1 mode on
• Switch(config-if-range)#
• Creating a port-channel interface Port-channel 1
Кўк рангда белгиланган Creating a port-channel interface Port-channel 1 -бу иккита
физик интерфейсни
битта мантиқий интерфейс бириктирганлигини
билдиради.
Мантиқий интерфейс яратилгандан кейин end командаси билан тугатиб. Write memory
қилиб сақлаб қўямиз.
Худди шу амалларни switch 1 да ҳам бажарамиз.
• switchларни ўзаро FastEthernet 0/1 ва
FastEthernet 0/2 портлар орқали боғлаймиз ва
компьтерларга IP адрес бериб чиқамиз.
Тармоқнинг самарадорлигини текшириш
учун иккита switch ўртасидаги бирор линкни
(боғловчи линияни(портни)) иш ҳолатидан
(Сунъий) чиқарамиз. Масалан switch
FastEthernet 0/2 портини. Бунинг учун
қуйидаги командалар киритилади.
• Switch(config)#interface fastEthernet 0/2
• Switch(config-if)#shutdown
• Натижада FastEthernet 0/2 порт иш ҳолатини
тўхтатади, аммо иккита switch ўртасида пакетлар
ўтишида узилиш содир бўлмайди буни ping вать
қилиб текшириб кўришимиз мумкин. Бунинг учун
сичқончани биринчи компьютерга босамиз. Desktop
вкладкасидан Command Prompt га кириб ping
командасидан фойдаланамиз. Экранда PC> дан кейин
ping 192.168.1.1 ни киритамиз.
• Энди ўчирилган
FastEthernet 0/2 портини қуйидаги
командалар орқали қайтадан ишга туширамиз.
• Switch(config)#interface fastEthernet 0/2
• Switch(config-if)#no shutdown
• Натижада шу заҳоти ишга тушади.
ДИНАМИК АГРЕГИРОВАНИЯЛАШ
ҚУЙИДАГИ ТАРМОҚДА КЎРИБ ЧИҚАМИЗ
• 1. Cisco Paсket Tracer дастурини ишга туширинг.
• 2. Иш столига 3-поғонага тегишли битта 3560-24 PS типли
коммутаторни ва 3 та 2960-24ТТ типли коммутаторни
жойлаштирамиз.
• 3. Марказий коммутаторга ҳар бир коммутаторни иккита порт
орқали динамик агрегированиялашни қўллаган ҳолда улашимиз
керак. Бунинг учун марказий коммутаторнинг CLI команда
қатор интерфейсига кирамиз ва қуйидаги амалларни бажарамиз.
• Switch(config)#int range fa0/1-2
• Switch(config-if-range)#channel-protocol lacp
• Switch(config-if-range)#channel-group 1 mode active
• Switch(config-if-range)#
• Creating a port-channel interface Port-channel 1
•
• Creating a port-channel interface Port-channel 1 - бу бизга 1чи
агрегирования қилинган интерфейс яратилганлигини
билдиради.
• 4. Энди 3 қисмда бажарилган амалларни 2 чи агрегирования
канали учун интерфейсни созлаймиз. Бунинг учун қуйидаги
амалларни бажарамиз.
• Switch(config)#int range fa0/3-4
• Switch(config-if-range)#channel-protocol lacp
• Switch(config-if-range)#channel-group 2 mode active
• Switch(config-if-range)#
• Creating a port-channel interface Port-channel 2
•
•
• Creating a port-channel interface Port-channel 2 - бу бизга 2 чи
агрегирования қилинган интерфейс яратилганлигини
билдиради.
• 5. Энди 6.2.9 қисмда бажарилган амалларни 3 чи
агрегирования канали учун интерфейсни созлаймиз. Бунинг
учун қуйидаги амалларни бажарамиз.
• Switch(config)#int range fa0/5-6
• Switch(config-if-range)#channel-protocol lacp
• Switch(config-if-range)#channel-group 3 mode active
• Switch(config-if-range)#
• Creating a port-channel interface Port-channel 3
•
• Creating a port-channel interface Port-channel 3 – бу бизга 3 чи
агрегирования қилинган интерфейс яратилганлигини
билдиради.
• Охирда end қилиб тугатиб сақлаб қўямиз яъни
•
• Switch(config-if-range)#end
• Switch#write memory
• 6. Энди 2960-24ТТ типли коммутаторларни созлашга ўтамиз. Аввал
switch 0 дан бошлаймиз.
• Switch(config)#int range fastEthernet 0/1-2
• Switch(config-if-range)#channel-protocol lacp
• Switch(config-if-range)#channel-group 1 mode passive
• Switch(config-if-range)#
• Creating a port-channel interface Port-channel 1
• Switch(config-if-range)#
• Switch(config-if-range)#end
• Switch#
• %SYS-5-CONFIG_I: Configured from console by console
• Switch#write me
• Switch#write memory
• Building configuration...
• [OK]
• Switch#
• Switch#
• Шу билан 0 чи switch созланди.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Худду шу тариқа 1 чи ва 2 чи switchларни созлаймиз.
1 чи switch учун
Switch(config)#int range fa0/1-2
Switch(config-if-range)#channel-protocol lacp
Switch(config-if-range)#channel-group 1 mode passive
Switch(config-if-range)#
Creating a port-channel interface Port-channel 1
Switch(config-if-range)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#write memory
Building configuration...
[OK]
Switch#
Switch#
2 чи switch учун
Switch(config)#int range fa0/1-2
Switch(config-if-range)#channel-protocol lacp
Switch(config-if-range)#channel-group 1 mode passive
Switch(config-if-range)#
Creating a port-channel interface Port-channel 1
Switch(config-if-range)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#write memory
Building configuration...
[OK]
Switch#
Switch#
• 7. Энди коммутаторларни ўзаро боғлаймиз. Марказий
коммутатор 3560-24 PS 3-поғонага тегишли бўлгани учун,
2960-24ТТ типли коммутатор 2 – поғонага тегишли бўлгани
учун прямой кабель типидан фойдаланамиз.
• 8. EtherChannel статусини кўриш учун қуйидаги
командадан фойдаланамиз.
• Switch#show etherchannel summary
• Ушбу командани тергандан кейин қуйидаги жавоб чиқади.
Кўк рангда белгиланган 3 та порт Channel мавжудлиги ва унга бириктирилган fa
портлари кўрсатилган.
STP
• Бу ишда заҳиралаштирилган уланишни кўриб чиқамиз.
Заҳиралаштирилган уланишни усулида коммутацион
петельга (чизмада кўк рангда доира қилиб белгиланган)
дуч келамиз.
STP ПРОТОКОЛИНИНГ ИШЛАШ АЛГОРИТМИ.
• 1.Корневой (илдизли) коммутатор танлаб олинади. (Root Bridge)
• 2.Некорневой коммутаторга корневой порт аниқлаб олинади.
• 3.Берилган портни аниқлаш (Выбор назначенного порта).
ИШНИ БАЖАРИШ ТАРТИБИ
5.2.1 Cisco Paсket Tracer дастурини ишга туширинг.
5.2.2 Switches қисмига ўтиб, иш столига учта 2960-24ТТ типидаги
switchни ўрнатинг. Connections вкладкасига кириб switсhларни боғлаш
учун прямой (Copper straight-Through) кабельни танлаймиз.
Кейин тармоқдаги Switchлардан қайси бири корневой (илдизли) switch
эканлигини аниқлаб оламиз. Бунинг учун switch устига босиб команда қатор
интерфейси (CLI)га кирамиз. Масалан бизни мисолдаги 2 чи switch га кириб
CLI ни очамиз. enable командаси орқали Привилегия режимига ўтиб оламиз ва
қуйидаги командани терамиз:
show spanning-tree
Кўк рангда белгиланган ёзув бу switch корневой (илдизли)
эканлигини билдиради ҳамда унинг ҳамма портлари узатувчи
(передача) режимида турганлигини билдиради.
Худди шу тариқа қолган коммутаторларни ҳам текшириб чиқамиз. Аввал
switch 0 устига босиб команда қатор интерфейси (CLI)га кирамиз. enable
командаси орқали Привилегия режимига ўтиб оламиз ва қуйидаги командани
терамиз:
show spanning-tree
Кўк рангда белгиланган switch 0 нинг корневой (илдизли) switch га уланган
Fa0/2 порти корневой (илдизли) порт ҳисобланади. (Fa0/1 порт эса
назначенным ҳисобланади).
Худди шу тариқа 1чи коммутаторларни ҳам текшириб чиқамиз. Аввал switch 1
устига босиб команда қатор интерфейси (CLI)га кирамиз. enable командаси орқали
Привилегия режимига ўтиб оламиз ва қуйидаги командани терамиз:
show spanning-tree
Кўк рангда белгиланган switch 1 нинг Fa0/2 порти корневой (илдизли) порт
ҳисобланади, Fa0/1 порти эса блокировка қилинганлигини билдиради. switch 1 нинг
Fa0/1 порти резерв ҳисобланади. Бошқа switch ларнинг орасида узилиш содир бўлса бу
порт ишга тушади.
Энди STP протоколини ҳақиқатдан ҳам ишлаётганлигини текширамиз .
Бунинг учун switch 0 ва switch 2 орасидаги линкни (линияни) ўчирамиз
(сунъий иш ҳолатидан чиқарамиз). switch 0 устига босиб команда қатор
интерфейси (CLI)га кирамиз. enable командаси орқали Привилегия режимига
ўтиб оламиз, Configure terminal командаси билан глобаль конфигурация
режимига ўтамиз. Бу иккита switch ўзаро қайси порт орқали уланганлигини
аниқлаб оламиз. Бизни мисолда улар ўзаро 0/2 порт орқали уланган. Шунинг
учун switch 0 ва switch 2 орасидаги 0/2 портни қуйидаги командалар орқали
ўчирамиз.
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#shut
Switch(config-if)#shutdown
Яна битта мисол кўрамиз. Бунинг учун қуйидаги тармоқни қурамиз.
Компьютерларга IP адрес бериб чиқамиз.
Масалан PC 0 га 192.168.1.1
PC 1 га 192.168.1.2
Энди биз уланишни текширишимиз зарур. Бунинг учун PC 1 компьютерни PC 0
компьютерга Ping вать қиламиз. Cичқончани биринчи компьютерга босамиз.
Desktop вкладкасидан Command Prompt га кириб ping командасидан
фойдаланамиз. Экранда PC> дан кейин ping 192.168.1.1 ни киритамиз
switch 0 га кириб CLI ни очамиз ва корневой (илдизли) switch лигини текширамиз.
enable командаси орқали Привилегия режимига ўтиб оламиз ва қуйидаги
командани терамиз:
show spanning-tree
Қуйидаги ойна пайдо бўлади
Кўк рангда белгиланган ёзув бу switch корневой (илдизли) эканлигини билдиради
ҳамда унинг ҳамма портлари узатувчи (передача) режимида турганлигини
билдиради.
Худди шу амални switch 1 учун бажарамиз. Бунинг учун switch 1 га кириб CLI
ни очамиз ва enable командаси орқали Привилегия режимига ўтиб оламиз ва
қуйидаги командани терамиз:
show spanning-tree
Кўк рангда белгиланган ёзув switch 1 ни Fa 0/2 порти блокировка
қилинганлигини билдиради.
• Энди STP протоколининг ишлаш вақтини кўрамиз. Бунинг учун
switch 0 дан ва switch 1 га уланган Fa 0/1 портини (линияни)
ўчирамиз (сунъий иш ҳолатидан чиқарамиз). switch 0 устига
босиб команда қатор интерфейси (CLI)га кирамиз. enable
командаси орқали Привилегия режимига ўтиб оламиз, Configure
terminal командаси билан глобаль конфигурация режимига
ўтамиз. Бу иккита switch ўзаро қайси порт орқали
уланганлигини аниқлаб оламиз. Бизни мисолда улар ўзаро 0/1
порт орқали уланган. Шунинг учун switch 0 дан switch 1 га
уланган 0/1 портни қуйидаги командалар орқали ўчирамиз.
• Switch(config)#interface fastEthernet 0/1
• Switch(config-if)#shut
• Switch(config-if)#shutdown
• Натижада switch 0 ва switch 1 орасидаги Fa 0/1 порти узилади
(қизил рангга киради) ҳамда STP протоколининг ишлаши
натижасида 15-20 сониядан сўнг Fa 0/2 порт ишга тушади.
• Switch 0 ва switch 1 орасидаги Fa 0/2 портининг 15-20
сониядан сўнг ишга тушиши яхши аммо бу вақт кўп
ҳисобланади. Шу вақтни камайтириш учун RSTP
протоколи қўлланилади. RSTP протоколини созлашни
кўриб чиқамиз. Бунинг учун switch 0 устига босиб
команда қатор интерфейси (CLI)га кирамиз. enable
командаси орқали Привилегия режимига ўтиб оламиз,
Configure terminal командаси билан глобаль
конфигурация режимига ўтамиз ва қуйидаги
командани киритамиз.
• Switch(config)#spanning-tree mode rap
• Switch(config)#spanning-tree mode rapid-pvst
• Худди шу амални switch 1 да амалга оширамиз.
Бунинг учун switch 1 устига босиб команда қатор
интерфейси (CLI)га кирамиз. enable командаси
орқали Привилегия режимига ўтиб оламиз,
Configure terminal командаси билан глобаль
конфигурация режимига ўтамиз ва қуйидаги
командани киритамиз.
• Switch(config)#spanning-tree mode rap
• Switch(config)#spanning-tree mode rapid-pvst
• Кейин привилегия режимига ўтиб Switch#show
spanning-tree командасини терамиз ва қуйидаги
жавоб чиқад
• Кўк рангда белгиланган ёзув RSTP протоколи
ишга тушганлигини билдиради.
• Энди switch 0 дан ва switch 1 га уланган Fa 0/1 портини
(линияни) ўчирганимизни (сунъий иш ҳолатидан
чиқарганимизни) қайтадан ишга туширамиз. Бунинг учун
switch 0 устига босиб команда қатор интерфейси (CLI)га
кирамиз. enable командаси орқали Привилегия режимига ўтиб
оламиз, Configure terminal командаси билан глобаль
конфигурация режимига ўтамиз ва қуйидаги командани
терамиз.
•
•
•
•
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#no shut
Switch(config-if)#no shutdown
switch 0 дан ва switch 1 га уланган Fa 0/1 порти шу заҳоти
ёқилади.
RSTP протоколи қанчалик тез ишлашини текшириш учун қайтадан 0/1
портни Switch(config-if)#shutdown командаси орқали ўчирамиз. Ўчирган
заҳотимиз 0/2 порт шу заҳоти ишга тушади.
ЭЪТИБОРИНГИЗ УЧУН
РАХМАТ
