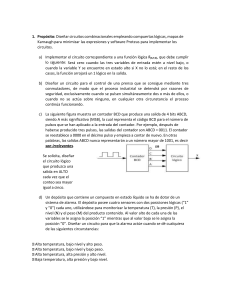

1. Propósito: Diseñar circuitos combinacionales empleando compuertas lógicas, mapas de
Karnaugh para minimizar las expresiones y software Proteus para implementar los
circuitos.
a) Implementar el circuito correspondiente a una función lógica F(X,Y,Z), que debe cumplir
lo siguiente: Será cero cuando las tres variables de entrada estén a nivel bajo, o
cuando la variable Y se encuentre en estado alto si X no lo está; en el resto de los
casos, la función arrojará un 1 lógico en la salida.
b) Diseñar un circuito para el control de una prensa que se consigue mediante tres
conmutadores, de modo que el proceso industrial se detendrá por razones de
seguridad, exclusivamente cuando se pulsen simultáneamente dos o más de ellos, o
cuando no se actúa sobre ninguno, en cualquier otra circunstancia el proceso
continúa funcionando.
c) La siguiente figura muestra un contador BCD que produce una salida de 4 bits ABCD,
siendo A más significativo (MSB), la cual representa el código BCD para el número de
pulsos que se han aplicado a la entrada del contador. Por ejemplo, después de
haberse producido tres pulsos, las salidas del contador son ABCD = 0011. El contador
se reestablece a 0000 en el décimo pulso y empieza a contar de nuevo. En otras
palabras, las salidas ABCD nunca representarán a un número mayor de 1001, es decir
son irrelevantes.
LSB
Se solicita, diseñar
el circuito lógico
que produzca una
salida en ALTO
cada vez que el
conteo sea mayor
igual a cinco.
d) Un depósito que contiene un compuesto en estado líquido se ha de dotar de un
sistema de alarma. El depósito posee cuatro sensores con dos posiciones lógicas (“1”
y “0”) cada uno, utilizándose para monitorizar la temperatura (T), la presión (P), el
nivel (N) y el peso (M) del producto contenido. Al valor alto de cada una de las
variables se le asigna la posición “1” mientras que al valor bajo se le asigna la
posición “0”. Diseñar un circuito para que la alarma actúe cuando se dé cualquiera
de las siguientes circunstancias:
Alta temperatura, bajo nivel y alto peso.
Alta temperatura, bajo nivel y bajo peso.
Alta temperatura, alta presión y alto nivel.
Baja temperatura, alta presión y bajo nivel.
e) Se desea implementar un circuito correspondiente a una función lógica en la que
mediante tres sensores (A,B,C), controlen el estado de tres avisadores (X,Y,Z), de
modo que se cumplan las siguientes premisas:
Cuando se active únicamente el sensor A, no habrá indicación alguna.
Cuando se active únicamente el sensor B, actuará el indicador Z.
Cuando se active únicamente el sensor C, actuarán los indicadores X e Y.
Cuando se activen únicamente A y B, actuará X.
Cuando se activen únicamente B y C, actuarán X y Z.
Cuando se activen únicamente A y C, actuará Y.
Cuando se activen simultáneamente A, B y C, actuará X.
En caso de inactividad de los sensores, los tres actuadores estarán en cero.
Referencias bibliográficas consultadas y/o enlaces recomendados
Tocci, R., & Neal S., W. Sistema digitales Principios y aplicaciones.
Prentice Hall
