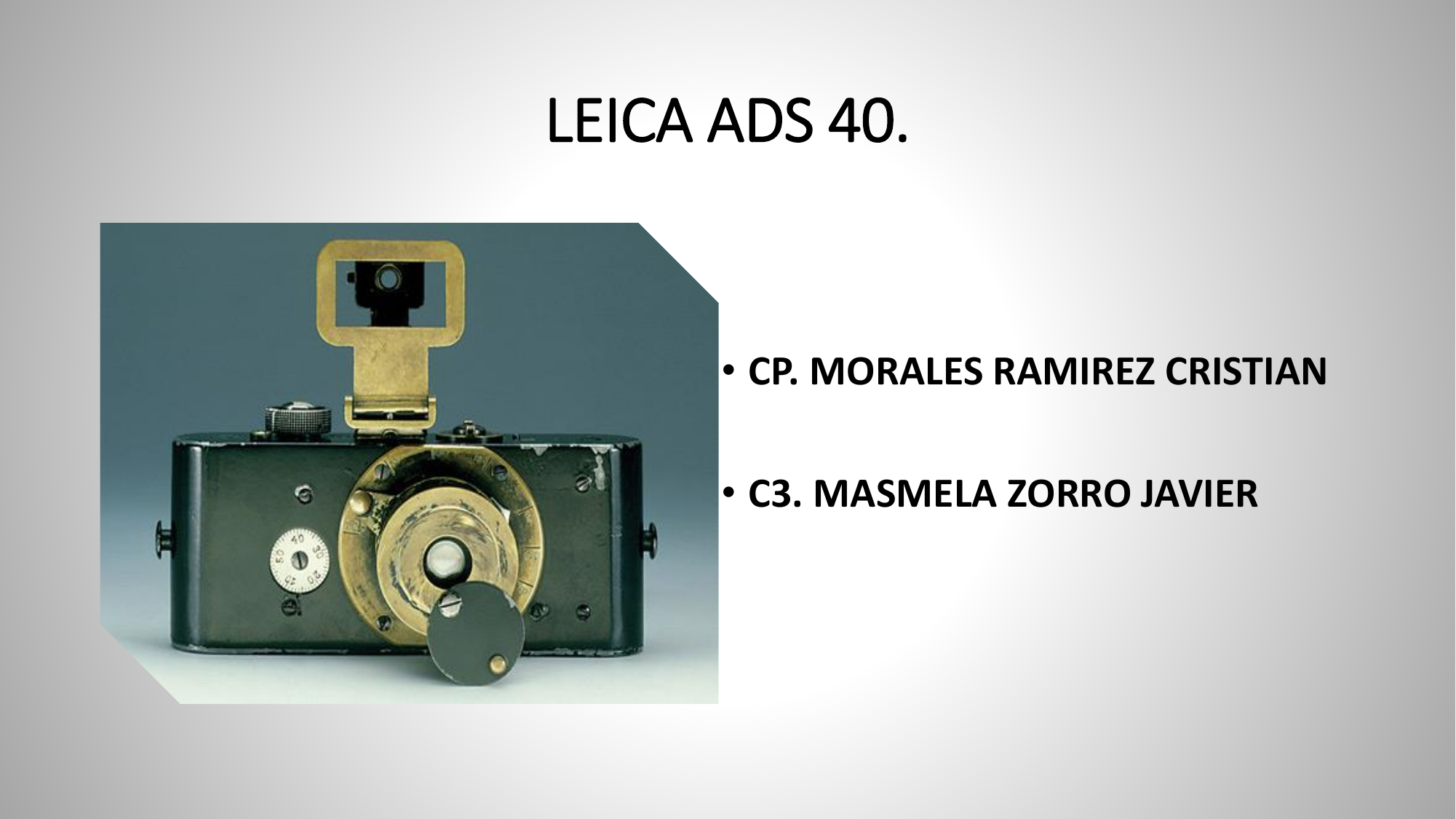

LEICA ADS 40.
• CP. MORALES RAMIREZ CRISTIAN
• C3. MASMELA ZORRO JAVIER
HISTORIA DE LA CAMARA LEICA ADS 40.
Es la primera cámara compacta de
35mm. Nació en 1914 de la mano
del ingeniero y apasionado del
cine y la fotografía ,Oskar Barnack,
quien trabajaba en Leitz (Wetzlar,
Alemania), un empresa líder en la
fabricación de microscopios.
LINEA DE TIEMPO LEICA
1 DE MARZO DE 1925
1 DE ENERO DE 1932
1 DE ENERO DE 1954
1 DE ENERO DE 1968
1 DE ENERO DE 1984
la Leica I fue producida de
manera serial. Contaba con
un lente ideado Ernst Leitz,
dueño de la compañía
Leitz Especificaciones:
Lente de 50 mm. Apertura
de diafragma "f": 3,5.
Función "Z".
Velocidad de opturacion
entre 1/20 y 1/500s.
La Leica II Schraubgewinde
(rosca de tornillo) sale al
mercado con el primer
lente intercambiable; para
la época, este modelo
admitía 7 lentes diferentes
desarrollados por Max
Berek.
Hace 60 años salió al mercado
la primerca cámara de la serie
Leica M (con telémetro y
cuerpo compacto). Traía
incluido el medidor del
disparador y podía adaptarse,
como accesorio, el medidor
de la exposición.
Leica lanza la Leicaflex SL, la
primera de la serie SRL. Este
tipo de cámaras aseguraban
un visión más precisa en la
cual se eliminaba todo error
de paralaje.
Hace treinta años la cámara
Leica incluyó dentro de sus
sistemas el de iluminación TTL o
pre-flash; con esta tecnología la
fotografía ganó mayor nitidez
sin la necesidad de los
aparatosos accesorios del flash.
1 DE ENERO DE 1996
1 DE ENERO DE 2004
1 DE ENERO DE 2008
1 DE ENERO DE 2009
Información tomada de Los
fotógrafos profesionales lo
necesitaron y Leica
respondió creando la
cámara S2. Con la mejor
protección dada por un
cuerpo resistente al agua, el
polvo y la humedad.
Leica regresa a los modelos
compactos con la cámara
X1. Este nuevo modelo incluye
el útil sistema "reflex" en su
versión digital y un sensor de
imágenes CMOS que, a pesar de
ser más pequeño, no descuida
la calidad de las imágenes ni la
alta resolución (12, 2
megapíxeles).
Con la cámara S1 Leica
adaptó la tecnología de
"scanning" que
posteriormente sería
utilizada en las cámara
digitales. Con una
resolución de 5140 X 5140
pixeles, lograba las
fotografías en la mejor
calidad de la época.
Ocho años después que
saliera al mercado la
primera cámara R8, Leica
logró combinar lo mejor de
dos mundos. Al añadir el
módulo desmontable DMR
(Digital Module R).
1 DE ENERO DE 2006
La cámara Leica M8 es la
primera en volver digital el
telémetro, lo que trajo mayor
precisión al encuadre y la
composición. Además, incluyó
el censor de imágenes CCD.
CAMARA LEICA ADS 40
El sensor ADS40 fabricado por la casa Leica
Geosystem
es
un
sensor
lineal,
multiespectral
aerotransportado
que
comenzó a comercializarse en el año 2000.
El sensor, posee una distancia focal de 62.7
mm, un tamaño de píxel en el CCD de 6.5 x
6.5 µm, un ángulo de visión de 64º
perpendicular a la dirección de vuelo y una
resolución radiométrica de 12 bits. El
esquema de captura de las imágenes pasa
por el empleo de sensores con diferente
orientación: vista anterior, nadiral y
posterior
ESPECIFICACIONES
Cadena CCD de rango dinámico
12 bits
Convertidor A/D de resolución
14 bits
canal de datos
16 bits
Modos de datos
Datos sin procesar, comprimidos
factor de compresión de datos
2.5x – 25x
Modos de normalización de datos
Lineal, no lineal
Resolución radiométrica de datos comprimidos de 8 bits
Intervalo de registro por línea
ÿ 1,2 ms
RANGO ESPECTRAL Y FILTROS
Rango espectral
Pancromático, RGB, infrarrojo cercano
Bandas espectrales
Banda
•
•
•
•
•
l (nm)
Pancromático (trapezoidal) 465 – 680 (a = 50%)
Rojo (rectangular)
610 – 660
Verde (rectangular)
535 – 585
Azul (rectangular)
430 – 490
Infrarrojo cercano (rectangular) 835 – 885
INTERFAZ MECÁNICA
Cabezal sensor SH40
Peso: 66 kg; diámetro: 59 cm; altura: 76 cm; se adapta a la
montura PAV30
Unidad de control CU40
Peso: 43 kg; Montaje en rack de 19”
Ancho: 45 cm; altura: 34 cm; profundidad: 52cm
Memoria de masas MM40
Peso: 19,5 kg, extraíble, portátil
Interfaz de operador OI40
Peso total: 14 kg El
Soporte de interfaz IS40
soporte IS40 se adapta a la instalación RC30 NAV-sight
IMU/GPS (Applanix POS 510-OEM)
IMU integrada con SH40, GPS y
POS integrados en CU40
Montar
Se adapta a la montura giroestabilizada Leica PAV30
Peso total instalado
224 kg
OPERACIONAL
Capacidad de memoria masiva
Resolución geométrica y velocidad de avance (GS)
Disco duro de 580 GB para hasta 9 h de grabación en
formato de datos ADS40 a intervalos de 2,5 ms con 3
bandas pancromáticas y 4 espectrales
GSD 1/2 pie / 15 cm: < 240 nudos
GSD 1 pie / 30 cm: <480 nudos
GSD 2 pies / 60 cm: <970 nudos
AMBIENTAL
Presión
Cabina no presurizada hasta 25ÿ000 pies (7620 m)
Humedad
0% a 95% HR
Temperatura de funcionamiento
-20 ºC a +55 ºC
Sensor de temperatura de almacenamiento Cabezal
SH40
-40 ºC a +70 ºC
Unidad de control de temperatura de almacenamiento
CU40
-40 ºC a +85 ºC
ELÉCTRICO
Consumo medio de energía SH40, CU40, PAV30
< 750 W / 28 VCC
fusibles
Típicamente 2 x 20A o 1 x 33A
ESTÁNDARES
Normas generales de temperatura, entorno
electrónico, etc.
Conformidad electrónica
Normas CEM
Estándar para aterrizajes de emergencia
ISO 7137; RTCA DO-160D
FCC Parte 15
EN 50082-2; EN 55022
FAR § 25.561
