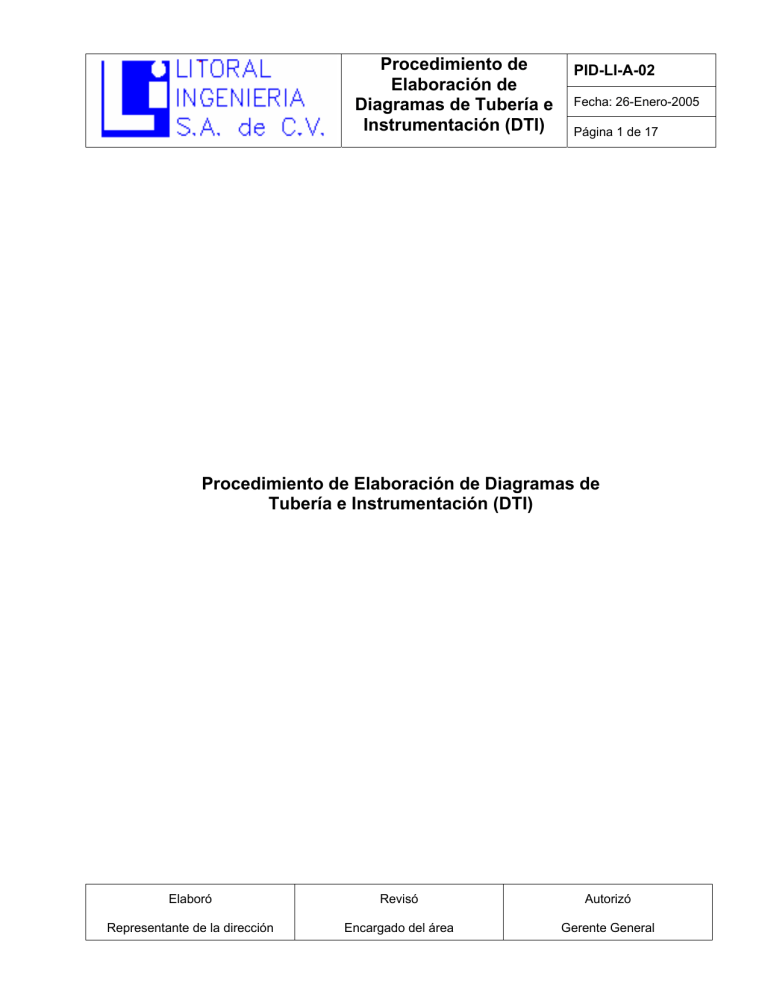

Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 1 de 17
Procedimiento de Elaboración de Diagramas de
Tubería e Instrumentación (DTI)
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 2 de 17
ÍNDICE
1.0
Objetivo.
2.0
Alcance.
3.0
Responsabilidades.
4.0
Desarrollo.
5.0
Formatos.
6.0
Referencias.
7.0
Modificaciones.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
1.0
PID-LI-A-02
Fecha: 26-Enero-2005
Página 3 de 17
Objetivo:
Litoral Ingeniería S.A. de C.V. tiene como objetivo específico, dentro de su política de
calidad, asegurar que todos los Diagramas de Tubería e Instrumentación realizados, se
realicen de una manera sencilla y detallada, y muestren de forma correcta la representación
de la instrumentación y el control de proceso.
2.0
Alcance:
Este documento aplica para la elaboración y revisión de todos los diagramas de tubería e
instrumentación, elaborados por la disciplina de Ingeniería de Proceso en el desarrollo de
proyectos de Ingeniería de diseño de Litoral Ingeniería S.A. de C.V.
3.0
Responsabilidades:
Gerente General.
• Aprobar y vigilar la adecuada implementación del presente procedimiento.
Gerente Técnico.
• Revisar y vigilar la adecuada implementación del presente procedimiento.
• Firma los Diagramas de Tuberías e Instrumentación elaborados en base al presente
procedimiento en el campo correspondiente.
Líder / Ingeniero de Proyecto.
• Vigilar que el presente método se utilice y se aplique, en todos los proyectos bajo su
control.
• Firma los Diagramas de Tuberías e Instrumentación elaborados en base al presente
procedimiento en el campo correspondiente.
Jefe de Disciplina:
• Elaborar y mantener actualizado el presente método.
• Identificar los códigos, normas, estándares, manuales y especificaciones que serán
usados para la elaboración de los diagramas de tubería e instrumentación, según el
contrato.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 4 de 17
• Recabar los códigos, normas, estándares, manuales y especificaciones que serán usados
•
•
•
•
para la elaboración de los diagramas de tubería e instrumentación.
Estimar y programar las actividades de acuerdo a las necesidades del cliente.
Distribuir los diagramas de tubería e instrumentación aprobados a las disciplinas
involucradas o afectadas por los documentos.
Define el sistema de unidades que se va a utilizar para el desarrollo de los diagramas.
Firma los Diagramas de Tuberías e Instrumentación elaborados en base al presente
procedimiento en el campo correspondiente.
Ingeniero Especialista:
• Organizar la información recabada para su archivo y control.
• Verificar que la información recabada sea utilizada en el desarrollo del DTI.
• Realizar el levantamiento físico en campo de equipos de proceso, tuberías, válvulas,
•
•
•
•
instrumentos, y lazos de control básico, que sirvan de referencia, para nuevos
instrumentos o equipos.
Elaborar diagramas esquemáticos de los procesos incluyendo equipos de proceso,
tuberías, válvulas, instrumentos, y lazos de control básico, necesarios como referencia
para la construcción y localización de los nuevos elementos.
Realizar el diseño de los diagramas de tubería e instrumentación de acuerdo a lo
establecido en los alcances del proyecto, aplicando los criterios señalados en los códigos,
normas, estándares, manuales y especificaciones aplicables, indicados por el cliente en el
contrato.
Verificar que en la realización de los diagramas de tubería e instrumentación se hayan
aplicado los códigos, normas y estándares, de acuerdo a los criterios de diseño del
cliente.
Firma los Diagramas de Tuberías e Instrumentación elaborados en base al presente
procedimiento en el campo correspondiente.
Nota 1: Para los efectos del presente procedimiento se considera que el Ingeniero
Especialista realiza todas las tareas de dibujo del plano en archivo electrónico, con ayuda
del programa Autocad. Sin embargo este procedimiento es aplicable aún cuando el
Ingeniero Especialista se auxilie de dibujantes o capturistas, los cuales compartirán la
responsabilidad y las actividades del Ingeniero especialista.
Nota 2: El firmado de documentos aplicará a partir de la edición del documento en revisión
“C” con la leyenda “para revisión y/o comentarios”
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
4.0
Desarrollo:
4.1
Elaboración del Diagrama de Tubería e Instrumentación
PID-LI-A-02
Fecha: 26-Enero-2005
Página 5 de 17
Jefe de Disciplina:
• Proporciona al personal a su cargo los códigos, normas, estándares, formatos, manuales,
y especificaciones necesarios para el desarrollo del documento.
• Establece los criterios para la separación y numeración de los Diagramas de Tubería e
Instrumentación según lo convenido con el cliente.
• Elabora la relación de diagramas de tuberías e instrumentación a elaborar, y les asigna
números o claves de identificación.
• Complementa la cédula de planos con la relación de diagramas de tuberías e
instrumentación.
Ingeniero Especialista:
• Para el diseño de los diagramas de tubería e instrumentación toma como base, los
•
•
•
•
•
•
•
•
•
•
•
códigos, normas, estándares, manuales, especificaciones.
Solicita al Jefe de Disciplina, la relación de Diagramas de Tuberías e Instrumentación a
elaborar en el proyecto.
Aplica la numeración correspondiente a cada uno de los DTI´s a realizar, según la
cédula de planos, documentos y/o actividades.
Elabora un diagrama básico del documento, considerando los siguientes puntos:
Realizará los DTI´s de acuerdo a sistemas o procesos, usando hojas adicionales según
se requiera. Cada hoja tendrá asignado un número único consecutivo.
Indica e Identifica todos los equipos principales del proceso.
Indica e Identifica todas las líneas principales del proceso
Indica e Identifica todos los lazos de control principales del proceso
Identifica y señala todos los instrumentos montados sobre línea o recipientes por su
símbolo y mostrado su correcta localización, relacionada al equipo de proceso.
Indica e identifica las válvulas de control y su posición a falla en caso de pérdida de
energía.
Indica los tipos de transmisión de señal, mostrados por símbolos correctos.
Indica el número de diagrama de tubería e instrumentación de referencia y también “de
continuación de hoja” para todas las líneas que continúen en otra hoja.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 6 de 17
• Para los equipos involucrados en el diagrama, toma las siguientes consideraciones:
• El equipo en el dibujo deberá distribuirse siguiendo el flujo básico del proceso,
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
empezando el trazo del diagrama en el lado derecho o parte inferior del dibujo.
Para equipos múltiples, se deberán mostrar todas las unidades, y se indicarán mediante
claves.
Cuando sea práctico, los recipientes deberán dimensionarse proporcionalmente unos a
otros y en función de su tamaño real.
Los platos de torres, deberán numerarse del fondo hacia el domo. Únicamente se
deberán indicar los platos del fondo, del domo y aquellos en que se localicen líneas de
proceso y/o instrumentos.
En el caso de lechos catalíticos, secciones empacadas o secciones con malla, etc.,
deberán indicarse su altura y tamaño de empaque, en algún lugar cercano a los
recipientes.
Deberá indicarse para cada equipo, en la parte superior del diagrama y arriba de cada
unidad, la siguiente descripción:
Clave de identificación de equipo. Esta clave también deberá aparecer dentro o
adyacente al equipo.
Descripción del equipo
Para el caso de los recipientes, se deberán indicar los datos siguientes:
Tipo de recipiente, a presión o atmosférico; horizontal o vertical.
Dimensiones básicas (diámetro interno, altura o distancia entre tangentes).
Temperatura y presión de operación.
Para el caso de equipos de separación, se deberán indicar los datos siguientes:
Tipo de equipo de separación, Columnas de platos, Columnas empacadas, separadores
bifásicos, trifásicos, separadores con piernas, etc.
Altura de empacados y tipo de los mismos, en torres empacadas.
Dimensiones de recipientes y torres.
Para el caso de las bombas, se deberán indicar los datos siguientes:
Clave de identificación de equipo.
Capacidad de la bomba o Gasto en m3/hr (GPM)
Carga de Diseño en m (Pies)
Para el caso de los compresores, se deberán indicar los datos siguientes:
Clave de identificación de equipo
Número de pasos, cuando sea necesario
Capacidad en m3/h (pies3/h)
Presión de succión en kg/cm2 manométricos (psig) y relación de compresión.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 7 de 17
• En compresores de pasos múltiples el símbolo de compresor deberá repetirse para
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
cada paso e indicando el número del paso.
Para Cambiadores de Calor, Condensadores y Rehervidores, se deberán indicar los
datos siguientes:
Clave de identificación de equipo.
Capacidad o carga térmica en kcal/hr (BTU/hr )
Tipo de Intercambiador de Calor, de acuerdo al TEMA
En Cambiadores de calor tipo de tubo y coraza, deberá identificar con línea punteada la
corriente que va por dentro de los tubos (únicamente en el interior del cambiador).
Para cada Hornos y Calentadores a Fuego Directo, se deberán indicar los datos
siguientes:
Clave de identificación de equipo.
Descripción
Capacidad o carga térmica kcal/hr (BTU/hr)
Medio de calentamiento
La tubería de proceso se deberá mostrar solamente para un paso y se identificará con
línea punteada (únicamente en el interior del calentador).
Para la representación y distribución de tubería, deberá tomar en cuenta lo siguiente:
Las líneas de entrada al proceso deberán originarse en el lado izquierdo del diagrama y
las líneas de salida del proceso deberán terminar en el lado derecho, por una ruta
conveniente y siguiendo la secuencia de flujo. Cuando lo anterior sea impráctico o
requiera rutas innecesarias de las líneas, el origen y el destino de líneas se podrán
localizar en cualquier lado del diagrama, pero no con dirección hacia la parte superior o
inferior del diagrama.
El origen de las líneas de entrada y la terminación de las líneas de salida, deberán
identificarse por una flecha, con un texto adyacente en el cual se indique la descripción
de la línea.
Deberán indicarse las líneas de servicios que afectan al proceso (líneas de enfriamiento,
calentamiento, etc.).
Se deben indicar los diámetros de las tuberías
Se debe identificar todas las entradas y salidas de limite de baterías (L.B.)
Se debe identificar todas las entradas y salidas de otros DTIs, indicando número de DTI.
Se debe indicar la dirección del flujo mediante el uso de puntas de flecha
Se debe indicar en posición abierta las válvulas que operan normalmente
Se debe indicar en posición cerrada las válvulas cerradas en operación normal
Se debe indicar las líneas de desvió (By-pass) de los equipos de separación
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
PID-LI-A-02
Fecha: 26-Enero-2005
Página 8 de 17
Se debe indicar las líneas de desvió (By-pass) de los equipos de filtración
Se debe indicar las líneas de succión y descarga de las bombas
Se debe indicar el uso de bombas para el manejo de líquidos
Se debe indicar el uso de compresores para el manejo de gas
Se debe indicar la alimentación de las turbinas con corrientes de combustible y aire
Indica la alimentación de motores eléctricos con corriente eléctrica
Se debe indicar por lo menos 2 salidas de los separadores a dos fases gas-líquido, 1
salida para gas separado y 1 salida para líquido
Se debe indicar la fuente de calor de los rehervidores
Se debe indicar la fuente de enfriamiento de los enfriadores
Se debe indicar las 2 corrientes de intercambio de los intercambiadores de calor
Se debe indicar que todas las válvulas PSV descargan a un sistema de desfogue
Se debe indicar las descargas de condensados a sistemas de recolección de
condensados, drenaje presurizado, o drenaje cerrado
Se debe indicar las líneas de suministro de aire o gas de instrumentos
Se debe indicar las líneas de suministro de servicios auxiliares
Se debe indicar líneas de proceso existentes y líneas de proceso nuevas con espesores
de línea diferentes, de acuerdo a la simbología.
Se debe indicar las líneas de suministro neumáticas
Se debe indicar las líneas de señal eléctricas
Se debe indicar las líneas de señal de software
Se debe identificar los limites de batería de sistemas distintos
Se deben identificar los limites de batería de equipo paquete
Se deben mostrar los equipos de proceso afectados
Se deben mostrar el número de equipos de proceso considerados
Se debe mostrar la clave de los equipos de proceso considerados
Se debe utiliza la simbología adecuada para los equipos de proceso
Se deben indicar las características principales de los equipos de proceso
Se debe indicar el tipo de motor de los equipos rotativos
Se debe indicar el motor para las bombas
Se debe indicar las turbinas para turbobombas y turbocompresores
Se debe indicar la capacidad y la carga de las bombas
Se debe indicar las dimensiones de tanques de almacenamiento
Se debe indicar la carga térmica de equipos de intercambio de calor
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
PID-LI-A-02
Fecha: 26-Enero-2005
Página 9 de 17
Se debe indicar la presión de operación y diseño de los equipos
Se debe indicar la temperatura de operación y diseño de los equipos
Se debe indicar la línea de pateo para las trampas de diablos
Se debe indicar el flujo de proceso por la línea lateral en trampas de diablos
Se indican por lo menos 2 brazos en los patines de medición
Se debe incluir la identificación de líneas de tubería, con diámetro, servicio, número de
línea y especificación de la tubería
Se deben mostrar el sentido de flujo
Se debe indicar los cambios de especificación de tuberías
Se debe indicar la localización para las conexiones de instrumentos
Se debe indicar piernas para las trampas de vapor
Se debe indicar los drenajes para los arreglos de válvulas asociados a válvulas de
control
Se deben indicar los venteos para las líneas de tuberías
Se debe indicar el sentido correcto de las válvulas de retención
Se deben indicar los instrumentos con la simbología correcta de acuerdo a ISA
Se deben indicar válvulas de corte para todos los indicadores de presión
Se deben indicar todos los filtros con un indicador de presión diferencial
Se deben mostrar indicadores de temperatura en entradas y salidas de cambiadores de
calor
Se deben indicar válvulas PSV para tanques y equipos a presión
Se debe indicar la presión de ajuste para las válvulas PSV
Se debe utilizar transmisores de presión, nivel y temperatura para los sistemas de
seguridad instrumentados
Se debe dibujar los diagramas de tubería e instrumentación tomando como base el
croquis o diagrama básico.
Se debe dibujar todos los equipos e instrumentos de acuerdo con la simbología
acordada en el contrato con el cliente.
Se deben usar óvalos de ½” de diámetro para poner claves de identificación de
instrumentos en tuberías y equipos
Se debe realizar el dibujo respetando los lineamientos establecidos.
Realiza una impresión para revisión por el Jefe de Disciplina.
El dibujo se deberá elaborar en computadora con base en el programa AUTOCAD, de
acuerdo al Procedimiento para la elaboración de planos en Autocad PID-LI-03.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 10 de 17
• Realiza una revisión general al DTI tomando como base la lista de verificación para
elaboración de diagramas de tubería e instrumentación.
• NOTA: La revisión con la lista de verificación para elaboración de diagramas de tubería
e instrumentación se realizará preferentemente cuando se edite la revisión "C”.
4.2
Revisión de Diagramas de Tubería e Instrumentación.
Ingeniero Especialista:
• Revisa contra los croquis básicos de los diagramas de tubería e instrumentación, que
•
•
•
•
•
se hayan dibujado todos los detalles del diagrama.
Emite los DTI´s en revisión “A” (revisión básica) con la información obtenida de las
bases de usuario, bases de diseño, alcance de trabajo, levantamientos de campos,
según aplique.
Elabora una bandera con todos los diagramas de tubería e instrumentación.
Realiza una revisión general a cada uno de los DTI´s, verificando que se haya diseñado
correctamente, tomando en cuenta los códigos, normas, estándares, manuales y
especificaciones, y de acuerdo en lo establecido en el contrato con el cliente.
Revisa el diagrama de tubería e instrumentación emitido en revisión básica, sobre el
cual hace la aplicación de los comentarios, para emitir el documento en revisión “B”
(chequeo cruzado).
Emite el DTI en revisión B (revisión cruzada) de acuerdo al procedimiento de Litoral
Ingenieria S.A. de C.V. PID-LI-06 “Procedimiento de Revisión Cruzada”, para realizar
la revisión cruzada del DTI.
Jefe de Disciplina
• Recibe el DTI en revisión B (revisión cruzada) con los comentarios de las disciplinas.
• Define cuales comentarios aplican y los indica al ingeniero especialista para su
aplicación.
Ingeniero Especialista:
• Aplica los comentarios de la revisión “B” (chequeo cruzado) definidos en conjunto con
el Jefe de Disciplina para emitir la revisión “C” (para aprobación y/o comentarios).
• Aplica los comentarios realizados y aprobados por el Jefe de Disciplina.
• Emite el plano complementado en revisión “C” (para aprobación y/o comentarios), y lo
entrega al Jefe de Disciplina.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
PID-LI-A-02
Fecha: 26-Enero-2005
Página 11 de 17
Jefe de Disciplina:
• Recibe del Ingeniero Especialista el diagrama de tubería e instrumentación en revisión
“C” (para aprobación y/o comentarios), lo valora y si no existe ningún comentario lo
emite con la revisión correspondiente.
• Recibe los comentarios o la aprobación por parte del cliente, valora estos y decide si
emite la revisión 0 (aprobado para construcción), sólo cuando el código establecido por
el cliente lo permita y canaliza esta información al ingeniero de diseño.
• En caso de existir un cambio de alcance o revisión al diseño valorará el impacto de los
cambios para determinar si aplica emitir la revisión D para chequeo cruzado o emite la
revisión D para aprobación y/o comentarios.
Ingeniero Especialista:
• Recibe del Jefe de Disciplina el diagrama de tubería e instrumentación en revisión C
(para aprobación y/o comentarios) con los comentarios del cliente, implementando los
que aplique y emite la revisión 0 (aprobado para construcción) o la revisión D (para
aprobación y /o comentarios) según sea necesario.
• Elabora una bandera con todos los diagramas de tubería e instrumentación.
• Imprime la revisión de los documentos, pasa el DTI a firmas de las personas que
contribuyeron en su elaboración, dobla y archiva la información en la carpeta para
cumplir con lo establecido en el Procedimiento para el control de registros de calidad.
Jefe de Disciplina:
• Envía los diagramas de tubería e instrumentación a control de documentos técnicos
mediante una solicitud de servicios donde indica a qué disciplina deberán distribuirse
copias de estos documentos de acuerdo a lo establecido en el método operativo para
control de documentos técnicos de la Gerencia de Ingeniería de Diseño
• En caso de existir un cambio de alcance o revisión al diseño, valora el impacto de los
cambios para determinar la emisión de la revisión 1 ó la que aplique
• Emite la revisión 1 adicionando un triángulo (indicando el numero de la revisión en su
interior y dibujándolo en las áreas donde se realiza la corrección (este punto aplica para
todas las revisiones 2, 3, etc.
5.0
Formatos:
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
5.1
PID-LI-A-02
Fecha: 26-Enero-2005
Página 12 de 17
Formatos para Diagramas de Tubería e Instrumentación (DTI).
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
5.2
PID-LI-A-02
Fecha: 26-Enero-2005
Página 13 de 17
Contenido del formato para generar diagramas de tubería e instrumentación.
• TÍTULO 1: Escribir el nombre del proyecto indicado en el contrato.
• TÍTULO 2: Escribir el nombre de la instalación a la que pertenece el diagrama de tubería
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
e instrumentación.
TÍTULO 3: Anotar la descripción asignada en la cédula de diagramas de tubería e
instrumentación.
CLAVE: Anotar el número asignado en la cédula de planos, documentos y/o actividades.
ACOT. EN: Escribir la palabra o abreviatura de milímetros”, (mm).
ESC.: Escribir la palabra “sin escala” ó la escala, cuando aplique.
REV.: Establece el carácter alfa numérico de la revisión en el que se encuentra el
documento, este carácter llevara un orden consecutivo dependiendo de los cambios o
modificaciones que se efectúen.
DIBUJÓ: Anotar el nombre de la persona encargada del dibujo del DTI (datos del
Dibujante), el cual deberá firmar y escribir la fecha de la ejecución de la actividad.
PROY.: Anotar el nombre de la persona encargada del diseño del DTI (datos del
Ingeniero Especialista), con firma y fecha de la ejecución de la actividad.
REVISÓ: Anotar el nombre de la persona encargada de la revisión del DTI (datos del Jefe
de Disciplina), con firma y fecha de la ejecución de la actividad.
COORD.: Anotar el nombre de la persona encargada de la coordinación del proyecto
(Ingeniero / Líder de Proyecto), con firma y fecha de la ejecución de la actividad.
APROBÓ: Anotar el nombre de la persona encargada de la aprobación del DTI (datos del
Gerente Técnico), con firma y fecha de la ejecución de la actividad.
LOGOTIPO Y RAZÓN SOCIAL DE LA EMPRESA: Colocar el símbolo que identifica a
Litoral Ingeniería S.A. DE C.V.
DATOS GENERALES DEL CLIENTE: Anotar logotipo, razón social del cliente y datos que
el cliente designe.
APROBADO POR: Anotar el nombre de las personas encargadas de la aprobación del
diagrama de tubería e instrumentación por parte del cliente para su firma posterior.
PLANOS DE REFERENCIA: Anotar todos los dibujos involucrados con este documento
indicando el número del dibujo y la revisión.
NOMBRE DEL ARCHIVO: Anotar el nombre del archivo, con el direccionamiento
completo en donde se localiza dentro del disco duro de la computadora.
FECHA DE IMPRESIÓN DEL ARCHIVO: Cuando por control interno de la disciplina se
considere conveniente anotar la fecha de impresión del archivo, debe usarse este
espacio.
CÓDIGO: Comprobar el código del formato.
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
5.3
PID-LI-A-02
Fecha: 26-Enero-2005
Página 14 de 17
Formato de lista de verificación de diagramas de tubería e instrumentación
LITORAL INGENIERÍA S.A. DE C.V.
LISTA DE VERIFICACIÓN - DIAGRAMAS DE TUBERÍA E INSTRUMENTACIÓN
No. PROYECTO:
No. DOCUMENTO:
INSTALACIONES:
Puntos a Verificar
A.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
B.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Fecha:
Rev.:
Elaboró
Revisó
FECHA DE EMISIÓN:
NO. DE REVISIÓN
HOJA 1 DE 1
Fecha:
Fecha:
Rev.:
Rev.:
Elaboró
Revisó
Elaboró
GENERAL
El formato utilizado para el DTI es el indicado.
El formato está lleno con todos los datos requeridos.
Se ha identificado adecuadamente el titulo del DTI.
Se ha identificado adecuadamente el titulo del proyecto.
Se ha identificado adecuadamente el número de DTI.
Se ha identificado adecuadamente las instalaciones
afectadas
Se ha identificado la localización de las instalaciones
afectadas
Se ha identificado adecuadamente el número de proyecto
Se ha identificado la revisión del DTI.
Se indican nombre y firma del dibujante del DTI (“dibujo”)
Se indican nombre y firma del Ing. Especialista (“proyecto”)
Se indican nombre y firma del Jefe de Disciplina (“reviso”)
Se indican nombre y firma del líder del proyecto (“coordino”)
Se indican nombre y firma del Gerente Técnico (“aprobó”)
Todos los campos de firmas están firmados
Se indican las fechas de edición, revisión y aprobación
Se indican los planos de referencia
Se indican Notas generales
Se indican Notas Pendientes para la información faltante
Se indican Fechas de levantamiento (si es As-built)
Se indica la simbología especial del plano
Se indica nombre y logo de Litoral Ingeniería S.A. de C.V.
Se indica nombre y logo del cliente
Se indican sellos según el caso; preliminar, copia de trabajo,
copia maestra, etc.
LÓGICA DEL DTI
Se indica correctamente la fuente o inicio de las corrientes
Se indica correctamente el final de las corrientes
Se indica claramente el sentido de las corrientes
Se muestran abiertas las válvulas que operan normalmente
Se indican cerradas las válvulas cerradas en operación
normal
Se indican líneas de desvió (By-pass) de equipos de
separación
Se indican líneas de desvió (By-pass) de equipos de
filtración
Se indican las líneas de succión de las bombas
Todas las entradas y salidas de limite de baterías (L.B.)
están identificadas
Todas las entradas y salidas de otros DTIs están
identificadas, y se indica el numero de DTI
Las bombas manejan líquidos
Los compresores manejan gas
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Revisó
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
C.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
D.
1.
2.
3.
4.
5.
6.
7.
8.
E.
1.
PID-LI-A-02
Fecha: 26-Enero-2005
Página 15 de 17
Los sopladores y soloaires manejan aire
Las turbinas se alimentan con combustible y aire
Los motores eléctricos se alimentan con corriente eléctrica
Los separadores a dos fases gas-líquido tienen 2 salidas, 1
salida para gas separado y 1 salida para líquido
Se indica la fuente de calor de los rehervidores
Se indica la fuente de enfriamiento de los enfriadores
Se indican las 2 corrientes de intercambio de los
intercambiadores de calor
Las válvulas PSV descargan a un sistema de desfogue
Los condensados se descargan a un sistema de recolección
de condensados, drenaje presurizado, o drenaje cerrado
Se indican líneas de suministro de aire o gas de
instrumentos
Se indican líneas de suministro de servicios auxiliares
Se identifican las líneas de proceso existentes
Se identifican las líneas de proceso nuevas
Se identifican las líneas de suministro neumáticas
Se identifican las líneas de señal eléctricas
Se identifican las líneas de señal de software
Se identifican los limites de batería de sistemas distintos
Se identifican los limites de batería de equipo paquete
EQUIPOS DE PROCESO
Se muestran los equipos de proceso afectados
Se muestran el número de equipos de proceso considerados
Se muestra la clave de los equipos de proceso considerados
Se utiliza la simbología adecuada para los equipos de
proceso
Se indican características principales de los equipos de
proceso
Se indica el tipo de motor de los equipos rotativos
Se indica el motor para las bombas
Se indica las turbinas para turbobombas y turbocompresores
Se indica la capacidad y la carga de las bombas
Se indican las dimensiones de tanques de almacenamiento
Se indica carga térmica de equipos de intercambio de calor
Se indica la presión de operación y diseño de los equipos
Se indica la temperatura de operación y diseño de los
equipos
Las trampas de diablos tienen línea de pateo
El flujo de proceso en trampas de diablos es por la línea
lateral
Los patines de medición tienen por lo menos 2 brazos
LÍNEAS DE TUBERÍAS
Se incluye la identificación de líneas de tubería, con
Diámetro, Servicio, Número de línea y Especificación de la
tubería
Se muestran los sentidos de flujo
Se indican los cambios de especificación de tuberías
Se indica la localización para las conexiones de instrumentos
Se indican piernas para las trampas de vapor
Se indican drenajes para los arreglos de válvulas asociados
a válvulas de control
Se indican venteos para las tuberías
El sentido de las válvulas de retención es el correcto
INSTRUMENTACIÓN
Se indican los instrumentos con la simbología correcta
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
2.
3.
4.
5.
6.
7.
8.
F.
PID-LI-A-02
Fecha: 26-Enero-2005
Página 16 de 17
Se indican los instrumentos de acuerdo a ISA
Todos los indicadores de presión tienen válvula de corte
Todos los filtros tienen indicador de presión diferencial
Todos los cambiadores de calor tienen indicadores de
temperatura en las entradas y salidas
Se indican válvulas PSV para tanques y equipos a presión
Se indican presión de ajuste para las válvulas PSV
Se utilizan transmisores de presión, nivel y temperatura para
los sistemas de seguridad instrumentados
OBSERVACIONES:
ELABORÓ
REVISÓ
APROBÓ
FOR-PID-LI-A-01
6.0
Referencias:
Clave
MSC-LI-01
MPAC-LI-01
MAP-LI-01PTE
MAP-LI-02PP
MAP-LI-03IP
MAP-LI-08CD
PID-LI-01
PID-LI-02
PID-LI-03
PID-LI-04
PID-LI-06
Documento
Manual de Calidad de Litoral Ingeniería
Manual de procedimientos Administrativos de Calidad - Sistema de Administración
de Proyectos elaborado bajo los lineamientos del Manual de calidad
Procedimiento Administrativo de Propuesta Técnico - Económica
Procedimientos Administrativos de Plan del Proyecto
Procedimientos Administrativos de Inicio del Proyecto
Procedimientos Administrativos de Control de diseño
Procedimiento de formato y tamaño de planos
Procedimiento de numeración de planos
Procedimiento de Elaboración de Planos en AutoCad
Procedimiento de recopilación de información
Procedimiento de revisión cruzada
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
Procedimiento de
Elaboración de
Diagramas de Tubería e
Instrumentación (DTI)
7.0
PID-LI-A-02
Fecha: 26-Enero-2005
Página 17 de 17
Modificaciones:
DESCRIPCIÓN
FECHA
Elaboró
Revisó
Autorizó
Representante de la dirección
Encargado del área
Gerente General
