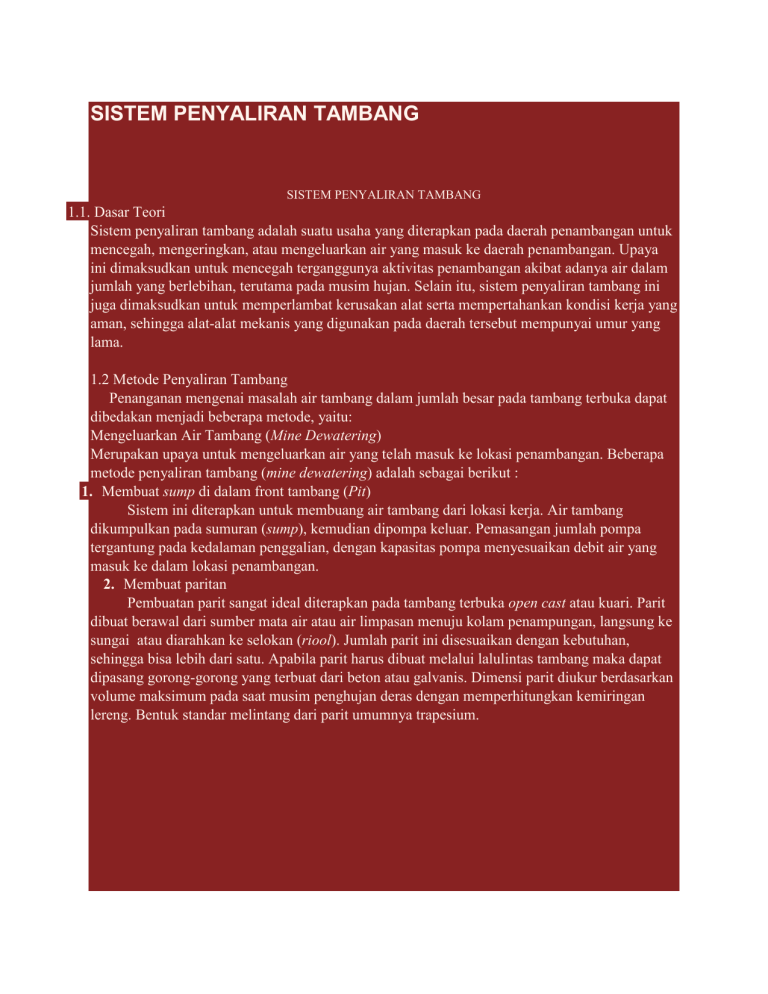

SISTEM PENYALIRAN TAMBANG SISTEM PENYALIRAN TAMBANG 1.1. Dasar Teori Sistem penyaliran tambang adalah suatu usaha yang diterapkan pada daerah penambangan untuk mencegah, mengeringkan, atau mengeluarkan air yang masuk ke daerah penambangan. Upaya ini dimaksudkan untuk mencegah terganggunya aktivitas penambangan akibat adanya air dalam jumlah yang berlebihan, terutama pada musim hujan. Selain itu, sistem penyaliran tambang ini juga dimaksudkan untuk memperlambat kerusakan alat serta mempertahankan kondisi kerja yang aman, sehingga alat-alat mekanis yang digunakan pada daerah tersebut mempunyai umur yang lama. 1.2 Metode Penyaliran Tambang Penanganan mengenai masalah air tambang dalam jumlah besar pada tambang terbuka dapat dibedakan menjadi beberapa metode, yaitu: Mengeluarkan Air Tambang (Mine Dewatering) Merupakan upaya untuk mengeluarkan air yang telah masuk ke lokasi penambangan. Beberapa metode penyaliran tambang (mine dewatering) adalah sebagai berikut : 1. Membuat sump di dalam front tambang (Pit) Sistem ini diterapkan untuk membuang air tambang dari lokasi kerja. Air tambang dikumpulkan pada sumuran (sump), kemudian dipompa keluar. Pemasangan jumlah pompa tergantung pada kedalaman penggalian, dengan kapasitas pompa menyesuaikan debit air yang masuk ke dalam lokasi penambangan. 2. Membuat paritan Pembuatan parit sangat ideal diterapkan pada tambang terbuka open cast atau kuari. Parit dibuat berawal dari sumber mata air atau air limpasan menuju kolam penampungan, langsung ke sungai atau diarahkan ke selokan (riool). Jumlah parit ini disesuaikan dengan kebutuhan, sehingga bisa lebih dari satu. Apabila parit harus dibuat melalui lalulintas tambang maka dapat dipasang gorong-gorong yang terbuat dari beton atau galvanis. Dimensi parit diukur berdasarkan volume maksimum pada saat musim penghujan deras dengan memperhitungkan kemiringan lereng. Bentuk standar melintang dari parit umumnya trapesium. PEMBAHASAN II.1 Penyaliran Pada Tambang Terbuka Penanganan masalah air dalam suatu tambang terbuka dapat dibedakan menjadi dua yaitu : 1. Mine Drainage Merupakan upaya untuk mencegah masuknya air ke daerah penambangan. Hal ini umumnya dilakukan untuk penanganan air tanah dan air yang berasal dari sumber air permukaan. Beberapa metode penyaliran Mine drainage : Metode Siemens : Pada tiap jenjang dari kegiatan penambangan dibuat lubang bor kemudian ke dalam lubang bor dimaksukkan pipa dan disetiap bawah pipa tersebut diberi lubang-lubang. Bagian ujung ini masuk ke dalam lapisan akuifer, sehingga air tanah terkumpul pada bagian ini dan selanjutnya dipompa ke atas dan dibuang ke luar daerah penambangan. Metode Siemens Metode Pemompaan Dalam (Deep Well Pump). Metode ini digunakan untuk material yang mempunyai permeabilitas rendah dan jenjang tinggi. Dalam metode ini dibuat lubang bor kemudian dimasukkan pompa ke dalam lubang bor dan pompa akan bekerja secara otomatis jika tercelup air. Kedalaman lubang bor 50 meter sampai 60 meter. Metode Deep well pump Metode Elektro Osmosis. Pada metode ini digunakan batang anoda serta katoda. Bilamana elemen-elemen dialiri arus listrik maka air akan terurai, H+ pada katoda (disumur besar) dinetralisir menjadi air dan terkumpul pada sumur lalu dihisap dengan pompa. Metode electro osmosis Small Pipe With Vacuum Pump. Cara ini diterapkan pada lapisan batuan yang inpermiabel (jumlah air sedikit) dengan membuat lubang bor. Kemudian dimasukkan pipa yang ujung bawahnya diberi lubang-lubang. Antara pipa isap dengan dinding lubang bor diberi kerikilkerikil kasar (berfungsi sebagai penyaring kotoran) dengan diameter kerikil lebih besar dari diameter lubang. Di bagian atas antara pipa dan lubang bor di sumbat supaya saat ada isapan pompa, rongga antara pipa lubang bor kedap udara sehingga air akan terserap ke dalam lubang bor. Metode Small Pipe With Vacuum Pump 2. Mine Dewatering Merupakan upaya untuk mengeluarkan air yang telah masuk ke daerah penambangan. Upaya ini terutama untuk menangani air yang berasal dari air hujan. Beberapa metode penyaliran mine dewatering adalah sebagai berikut : Sistem Kolam Terbuka. Sistem ini diterapkan untuk membuang air yang telah masuk ke daerah penambangan. Air dikumpulkan pada sumur (sump), kemudian dipompa keluar dan pemasangan jumlah pompa tergantung kedalaman penggalian. Cara Paritan. Penyaliran dengan cara paritan ini merupakan cara yang paling mudah, yaitu dengan pembuatan paritan (saluran) pada lokasi penambangan. Pembuatan parit ini bertujuan untuk menampung air limpasan yang menuju lokasi penambangan. Air limpasan akan masuk ke saluran-saluran yang kemudian di alirkan ke suatu kolam penampung atau dibuang langsung ke tempat pembuangan dengan memanfaatkan gaya gravitasi. Sistem Adit. Cara ini biasanya digunakan untuk pembuangan air pada tambang terbuka yang mempunyai banyak jenjang. Saluran horisontal yang dibuat dari tempat kerja menembus ke shaft yang dibuat di sisi bukit untuk pembuangan air yang masuk ke dalam tempat kerja. Pembuangan dengan sistem ini biasanya mahal, disebabkan oleh biaya pembuatan saluran horisontal tersebut dan shaft. Sistem Adit II.2 Penyaliran Pada Tambang Bawah Tanah Penanganan masalah air pada tambang bawah tanah umumnya dilakukan dengan cara-cara sebagai berikut : 1. Dengan “Tunnel” (Terowongan). Penyaliran dengan cara ini adalah dengan membuat “tunnel” atau “adit” bila topografi daerahnya memungkinkan, dimana terowongan atau “adit” ini dibuat sebagai level pengeringan tersendiri untuk mengeluarkan air tambang bawah tanah. Cara ini relatif murah dan ekonomis bila dibandingkan dengan sistem penyaliran menggunakan cara pemompaan air ke luar tambang. 2. Dengan Pemompaan. Penyaliran tambang bawah tanah dengan sistem pemompaan adalah untuk mengeluarkan air yang terkumpul pada dasar “shaf” atau sumuran bawah tanah yang sengaja dibuat untuk menampung air dari permukaan maupun air rembesan air bawah tanah. II.3. Hal Yang Mempengaruhi Sistem Penyaliran Tambang 1. Permeabilitas Disamping parameter-parameter lain, permeabilitas merupakan salah satu yang perlu diperhitungkan. Secara umum permeabilitas dapat diartikan sebagai kemapuan suatu fluida bergerak melalui rongga pori massa batuan. 2. Rencana Kemajuan Tambang Rencana kemajuan tambang nantinya akan mempengaruhi pola alir saluran yang akan dibuat, sehingga saluran tersebut menjadi efektif dan tidak menghambat sistem kerja yang ada. 3. Curah Hujan Sumber utama air yang masuk ke lokasi penambangan adalah air hujan, sehingga besar kecilnya curah hujan yang terjadi di sekitar lokasi penambangan akan mempengaruhi banyak sedikitnya air tambang yang harus dikendalikan. Data curah hujan biasanya disajikan dalam data curah hujan harian, bulanan, dan tahunan yang dapat berupa grafik atau tabel. Analisa curah hujan dilakukan dengan menggunakan Metode Gumbel yang dilakukan dengan mengambil data curah hujan bulanan yang ada, kemudian ambil curah hujan maksimum setiap bulannya dari data tersebut, untuk sampel dapat dibatasi jumlahnya sebanyak data. Dengan menggunakan Distribusi Gumbel curah hujan rencana untuk periode ulang tertentu dapat ditentukan. Periode ulang merupakan suatu kurun waktu dimana curah hujan rencana tersebut diperkirakan berlangsung sekali. Penentuan curah hujan rencana untuk periode ulang tertentu berdasarkan Distribusi Gumbel. Untuk itu data curah hujan harus diolah terlebih dahulu menggunakan kaidah statistik mengingat kumpulan data adalah kumpulan yang tidak tergantung satu sama lain, maka untuk proses pengolahannya digunakan analisis regresi metode statistik. Xr = X + (σxσn ) . (Yr – Yn) …………………....................... Keterangan : Xr = Hujan harian maksimum dengan periode ulang tertentu (mm) X = Curah hujan rata-rata σx = Standar deviasi curah hujan σn = Reduced standart deviation, nilai tergantung dari banyaknya data Yr = Reduced variate, untuk periode hujan tertentu (table 3.2) (3.1 ) Tabel. Periode ulang hujan untuk sarana penyaliran Keterangan Daerah terbuka Sarana tambang Lereng-lereng tambang dan penimbunan Sumuran utama Penyaliran keliling tambang Pemindahan aliran sungai Periode ulang hujan (tahun) 0–5 2- 5 5- 10 10 -25 25 100 Untuk menentukan reduced variate digunakan rumus dibawah ini: Yt = (-ln(-ln(T-1))T …………………....................... Keterangan: Yt = Reduced variate (koreksi variasi) T = Periode ulang (tahun) (3.2 ) Untuk menentukan koreksi rata-rata digunakan rumus: Yn = ln(-ln(n+1-m))n+1 …………………....................... (3.3 ) Rata-rata Yn, YN = ΣYnN Untuk menghitung koreksi simpangan (reduced standar deviation) ditentukan dengan rumus sebagai berikut: Sn = Σ(Yn-YN)2(n-1) …………………....................... (3.4) Keterangan: Yn = Koreksi rata-rata YN = Nilai rata-rata Yn n = Jumlah data Untuk menentukan curah hujan rencana digunakan rumus: CHR = X + SSn(Yt-YN) …………………....................... (3.5) Dari hasil perhitungan diperoleh suatu debit rencana dalam satuan mm/hari, yang kemudian debit ini bisa dibagi dalam perencanaan penyaliran. Selain itu juga harus diperhatikan resiko hidrologi (PR) yang mungkin terjadi, resiko hidrologi merupakan angka dimana kemungkinan hujan dengan debit yang sama besar angka tersebut, misalnya 0,4 maka kemungkinan hujan dengan debit yang sama atau melampaui adalah sebesar 40%. Resiko hidrologi dapat dicari dengan menggunakan rumus: PR = 1-(1-1TR) TL …………………....................... (3.6) Keterangan: PR = Resiko hidrologi TR = Periode ulang TL = Umur bangunan Besarnya intensitas hujan yang kemungkinan terjadi dalam kurun waktu tertentu dihitung berdasarkan persamaan Mononobe, yaitu : I = R2424 (24t) 2/3 …………………....................... (3.7) Keterangan : R24 = Curah hujan rencana perhari (24jam) I = Intensitas curah hujan (mm/jam) t = Waktu konsentrasi (jam) Hubungan antara derajat curah hujan dan intensitas curah hujan dapat dilihat pada tabel Tabel Hubungan Derajat dan Intensitass Curah Hujan Derajat hujan Intensitas curah hujan Kondisi Hujan lemah Hujan normal Hujan deras Hujan sangat deras (mm/menit) 0.02 – 0.05 0.05 – 0.25 0.25 – 1.00 >1.00 Tanah basah semua Bunyi hujan terdengar Air tergenang diseluruh permukaan dan terdengar bunyi dari genangan Hujan seperti ditumpahkan, saluran pengairan meluap PENUTUP KESIMPULAN Sistem penyaliran tambang adalah suatu usaha yang diterapkan pada daerah penambangan untuk mencegah, mengeringkan, atau mengeluarkan air yang masuk ke daerah penambangan. 2. Hal Yang Mempengaruhi Sistem Penyaliran Tambang diantaranya adalah permeabilitas, curah hujan, rencana kemajuan tambang 3. Penanganan masalah air dalam suatu tambang terbuka dapat dibedakan menjadi dua yaitu Mine 1. Drainage dan Mine Dewatering SARAN Dalam melakukan aktivitas penambangan, sebaiknya terlebih dahulu memperhatikan system penyaliran tambang dan juga faktor yang mempengaruhi penyaliran tambang seperi morfologi, curah hujan dll. Karena hal tersebut dapat mempengaruhi proses dalam kegiatan penambangan.
