Mã hoá: QT/TT.QLCL/12.27
Ban hành lần: 11
TRƯỜNG ĐẠI HỌC CÔNG NGHIỆP THỰC PHẨM TP. HỒ CHÍ MINH
Hiệu lực từ: 20/5/2021
Trang /tổng số trang :1/1

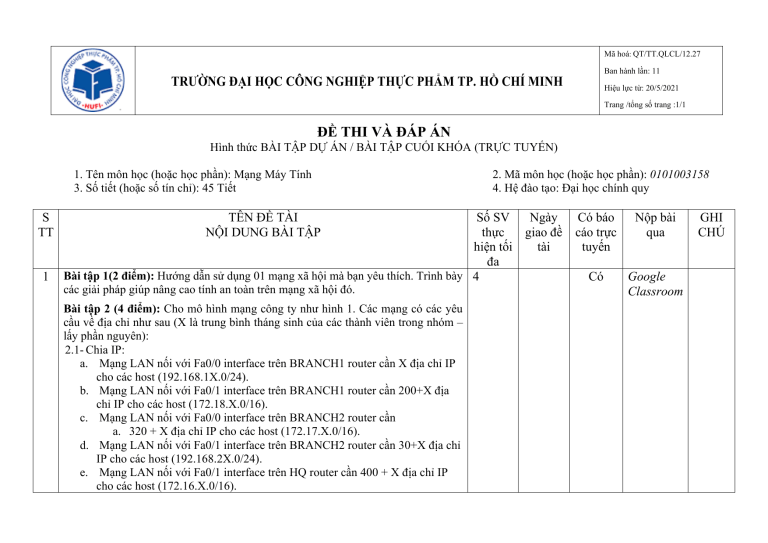

ĐỀ THI VÀ ĐÁP ÁN
Hình thức BÀI TẬP DỰ ÁN / BÀI TẬP CUỐI KHÓA (TRỰC TUYẾN)
1. Tên môn học (hoặc học phần): Mạng Máy Tính
3. Số tiết (hoặc số tín chỉ): 45 Tiết
S
TT
1
TÊN ĐỀ TÀI
NỘI DUNG BÀI TẬP
2. Mã môn học (hoặc học phần): 0101003158
4. Hệ đào tạo: Đại học chính quy
Số SV
Ngày
thực
giao đề
hiện tối
tài
đa
Bài tập 1(2 điểm): Hướng dẫn sử dụng 01 mạng xã hội mà bạn yêu thích. Trình bày 4
các giải pháp giúp nâng cao tính an toàn trên mạng xã hội đó.
Bài tập 2 (4 điểm): Cho mô hình mạng công ty như hình 1. Các mạng có các yêu
cầu về địa chỉ như sau (X là trung bình tháng sinh của các thành viên trong nhóm –
lấy phần nguyên):
2.1- Chia IP:
a. Mạng LAN nối với Fa0/0 interface trên BRANCH1 router cần X địa chỉ IP
cho các host (192.168.1X.0/24).
b. Mạng LAN nối với Fa0/1 interface trên BRANCH1 router cần 200+X địa
chỉ IP cho các host (172.18.X.0/16).
c. Mạng LAN nối với Fa0/0 interface trên BRANCH2 router cần
a. 320 + X địa chỉ IP cho các host (172.17.X.0/16).
d. Mạng LAN nối với Fa0/1 interface trên BRANCH2 router cần 30+X địa chỉ
IP cho các host (192.168.2X.0/24).
e. Mạng LAN nối với Fa0/1 interface trên HQ router cần 400 + X địa chỉ IP
cho các host (172.16.X.0/16).
Có báo
cáo trực
tuyến
Nộp bài
qua
Có
Google
Classroom
GHI
CHÚ
Kết nối WAN từ HQ router đến BRANCH1 router cần 02 địa chỉ IP
(192.168.2x.0/30).
g. Kết nối WAN từ HQ router đến BRANCH2 router cần 02 địa chỉ IP
(192.168.x.0/30).
f.
Hình 1: Mô hình mạng (Topology Diagram)
2.2- Xác định số subnet cần dùng, địa chỉ các subnet và gán các địa chỉ subnet
tương ứng lên mô hình mạng hình 1, cụ thể:
a. Gán subnet thứ hai đến mạng LAN nối với Fa0/1 interface của
BRANCH2.
b. Gán subnet đầu tiên đến mạng nối với Fa0/0 interface của
BRANCH2.
c. Gán subnet thứ Tư đến mạng nối với Fa0/0 interface của
BRANCH1.
d. Gán subnet thứ Ba đến mạng nối với Fa0/1 interface của
BRANCH1.
e. Gán subnet đầu tiên đến kết nối WAN từ HQ đến BRANCH1.
f. Gán subnet thứ ba kết nối WAN từ HQ đến BRANCH2.
g. Gán subnet thứ Năm đến mạng LAN kết nối với Fa0/1 interface
của HQ.
2.3- Xác định IP Address, Sunet Mask, Default gateway tương ứng vào bảng
1
Bảng 1: Địa chỉ IP
Device
HQ
BRANCH1
BRANCH2
PC1
PC2
PC3
PC4
PC5
Interface
IP Address
Subnet Mask
Fa0/1
S0/0/0
S0/0/1
Fa0/0
Fa0/1
S0/0/0
Fa0/0
Fa0/1
S0/0/1
NIC
NIC
NIC
NIC
NIC
Default
Gateway
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
2.4- Xác định địa chỉ subnet, IP range được sử dụng trong hình 1 và địa chỉ
broadcast tương ứng vào bảng 2
Bảng 2: Địa chỉ subnet
Subnet
Subnet
First Usable
Last Usable
Number
Address
Host Address
Host Address
0
1
2
3
4
5
6
…
Bài tập 3 (2 điểm): Thực hiện cho Hình 1 ở Bài tập 2
-
Broadcast
Address
Cấu hình hostname cho router/switch
Cấu hình các loại enable secret, console password, telnet password cho
router/switch
Cấu hình địa cho các LAN interface của router/switch
Bài tập 4 (2 điểm):
-
Hãy vẽ mô hình mạng nhà mình hoặc trường mình học.
Vận dụng tiêu chuẩn kỹ thuật T568A, T568B và thực hiện bấm cáp để kết nối
các máy tính và các thiết bị mạng của nhà mình hoặc trường mình học (PC,
SW/Router,…). Trình bày phương pháp bấm cáp theo đúng tiêu chuẩn kỹ thuật,
kết nối đúng thiết bị (thẳng, chéo).
Ghi chú: Nôp bài qua email, Microsoft Teams, E-classroom, Google Classroom…
